Ford V8 Special

Message par Frédéric Dété le Dim 25 Juin - 11:17

Bonjour

Comme promis voici aprés deux ans d'arrêt, mon dernier projet. Il s'agit d'un vieux kit résine de chez Dan Models : http://www.miniatur-models.com/

La marque necommercialise plus de véhicules au 1/35 depuis 2007. Ce kit je l'avais acheté  à Saumur, un achat compulsif... et aprés coup je m'étais dit : qu'est ce que tu as acheté ..... un bloc de résine pas génial !!



On peut voir ce véhicule dans un Hors Série de Militaria en Normandie tractant un canon de 20 mm

A l'intérieur de la boite on trouve un plan assez basique



Quelques photos des autres pièces contenues dans le kit













La carrosserie est propre sans bulle mais l'ensemble reste très basique surtout le châssis.


Ce qui m'a donné envie de démarrer ce montage, c'est d'avoir trouvé sur le net plusieurs clichés d'un Ford V8 sous une autre version. Je vais donc modifier profondément le kit en espèrant réussir à sortir quelque chose de correct.

A suivre
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par David sherman le Dim 25 Juin - 12:31

le véhicule de base a de la gueule...........Bon courage pour la suite.

_________________
Mieux vaut etre saoul que con,ça dure moins longtemps.
avatar
David sherman
Admin

Messages : 7169
Date d'inscription : 01/07/2010
Age : 43

http://kitmaquettes.forum-actif.eu

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par tuche le Dim 25 Juin - 13:09

Salut Frederic,un sujet intéressant,que je vais suivre,il est vrai que cette marque a des lourdeurs et certaines simplifications un peu trop poussées,mais ils avaient des sujets assez originaux.Sur ce,a plus.
avatar
tuche
lieutenant
lieutenant

Messages : 3052
Date d'inscription : 14/11/2010
Age : 59
Localisation : hyeres(var)

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par salix le Dim 25 Juin - 15:26

Je vais suivre aussi d'autant que je ne connaissais pas du tout cette voiture.
avatar
salix
lieutenant
lieutenant

Messages : 4019
Date d'inscription : 17/07/2010
Age : 46
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par prizuttu le Dim 25 Juin - 16:48

HUMMMMMM!!!!!! 2 ans d'absence et voila qu'il renoue avec des idées originales..... Le it de base est assez brut de décoffrage mais pour une base de départ il sera nickel; te connaissant tu va nous faire un superbe montage.
Bon courage pour la suite. Je vais suivre tes avancées avec impatience trop pressé de revoir ton travail.
avatar
prizuttu
major
major

Messages : 1284
Date d'inscription : 25/03/2011
Age : 50
Localisation : Corse

http://uss-prizuttu.blogspot.com

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Ven 30 Juin - 18:58

Merci pour votre intérêt ! Maintenant que j'ai du temps de libre voici le début du montage et de la conversion

La carrosserie est découpée en deux en conservant soigneusement les marches pieds :








Une cloison en carte plastique est découpée et mis en place provisoirement. Et le support de la roue de secours sur le toit est soigneusement supprimé.




J'ai dans ma boite à rabiots un chevrolet LRDG en pièces détachées (un montage très ancien que j'avais décapé ). Je récupère la moitiè de moteur que je colle sous la carrosserie :


avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Dim 2 Juil - 13:31

Salut !!

Comme quoi mes soucis de santé ont du bon !! Je passe mes journées à coller, poncer, peindre !!!

Mon Ford avance un peu. Mon montage a plus l'air d'une créature de Frankestein avec les modifications importantes, je puise en grande partie sur le chevrolet LRDG et sans hésitation je greffe le châssis du Chevrolet sur le Ford !!!

Donc le châssis initial :



Et me voilà avec celui du Chevrolet avec un plancher provisoire en carte plastique



Dans un premier temps je le raccourcis en laissant l'attache arrière






Je mets en place l'essieu arrière d'origine et je rajoute un réservoir d'essence provenant d'un Opel blitz :



Mon essieu est rallongé en rajoutant deux morceaux de sprues que j'ai pigé



Je n'ai pas encore solutionner mon probleme d'essieu avant mais j'y réfléchi !!


Je m'occupe en attendant du poste de conduite, je récupère pour finir le plancher d'orgine que je découpe du châssis :




Et je remplace la banquette et refait les pédales en carte plastique c'est un peu grossier mais on ne verra pratiquement plus rien une fois la carrosserie mis en place :






Une fois les leviers posés je passe une couche d'apprêt et je peins dans la foulée l'intérieur de la carrosserie







L'acrylique séchant vite allez hop un coup de pinceau sur les détails :










J'installe la colonne de direction et le volant je replace le plancher



Et je termine avec la nouvelle cloison en carte plastique





On voit plus grand chose !!!



Allez j'y retourne !!

A suivre...
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par salix le Dim 2 Juil - 14:09

Du grand Fred pour ton retour à la maquette! Félicitations.
avatar
salix
lieutenant
lieutenant

Messages : 4019
Date d'inscription : 17/07/2010
Age : 46
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par prizuttu le Dim 2 Juil - 17:48

Salut à tous
ha bin ouai depuis que tu es passé "Ministre du temps libre" tu ne chaume pas!!!!! Bon je vois que tu as canibalisé ce pauvre Lrdg..... Alors que dire bin rien si ce n'est que tu t'en sorts plutôt très bien, je m'installe donc et vais suivre tes modifications avec le plus grand intérêt.
Enfin mon Mentor est de retour!!!!!!!!!!!!
biere biere biere
Aller bon courage pour la suite mon ami.
avatar
prizuttu
major
major

Messages : 1284
Date d'inscription : 25/03/2011
Age : 50
Localisation : Corse

http://uss-prizuttu.blogspot.com

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Dim 2 Juil - 22:21

Il risquait plus rien ce LRDG je l'avais monté je devais avoir 18 ans.... et puis j'en ai monté un second qui lui est en vitrine. Mais j'étais bien content de trouver ces pièces détachées !!!

lol!
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Dim 2 Juil - 22:22

salix a écrit:Du grand Fred pour ton retour à la maquette! Félicitations.

Merci Olivier slt
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Lun 3 Juil - 15:18

Je resiste pas à vous montrer mes avancées cette fois la partie scratchée un caisson, je me suis basé sur une conversion CMK d'une Steyr Ambulance pour les dimensions et j'ai utilisé le toit pour me faciliter le travail et les passages de roue. Les façades sont découpées dans de la carte plastique de 1 mm



Face avant :








Face arrière:



la même face avec la porte arrière



L'assemblage



Des cornières sont disposées à chaque angle, les encadrements des fenêtres et de la porte sont réalisées à l'aide de bandelettes provenant d'un kit italeri de Jerrican qui permettaient de réaliser des racks.




L'intérieur est renforcé à l'aide de section carrée d'evergreen, il ne sera pas détaillé





La pose du toit afin de vérifier si il rentre bien.










Je travaille maintenant  sur tous les détails visibles sur les photos d'archives que je vous ferai bientôt voir.
A suivre
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

le caisson

Message par Frédéric Dété le Ven 21 Juil - 10:28

Voici quelques photos du détaillage du caisson à partir des photos d'archives :














Pour l'antenne cadre c'était un peu plus compliqué j'ai utilisé des isolateurs Italeri que j'ai mis en forme








Et voici l'avant du véhicule, j'ai fait l'impasse sur la jante sur le toit n'ayant pas trouvé comment la réaliser





avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par salix le Ven 21 Juil - 12:35

Du vrai travail d'artiste! Bravo 001
avatar
salix
lieutenant
lieutenant

Messages : 4019
Date d'inscription : 17/07/2010
Age : 46
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Ven 28 Juil - 14:47

Merci Olivier !

Voici la mise en peinture : apprêt Mig one Shot puis avec le set de modulation j'apporte un peu d'éclairage sans chercher à faire une véritable modulation car je n'ai pas vraiment la technique...











L'éclairage avec le set de modulation





En attendant mes inscriptions "Fahrschüle" je m'occupe du décor

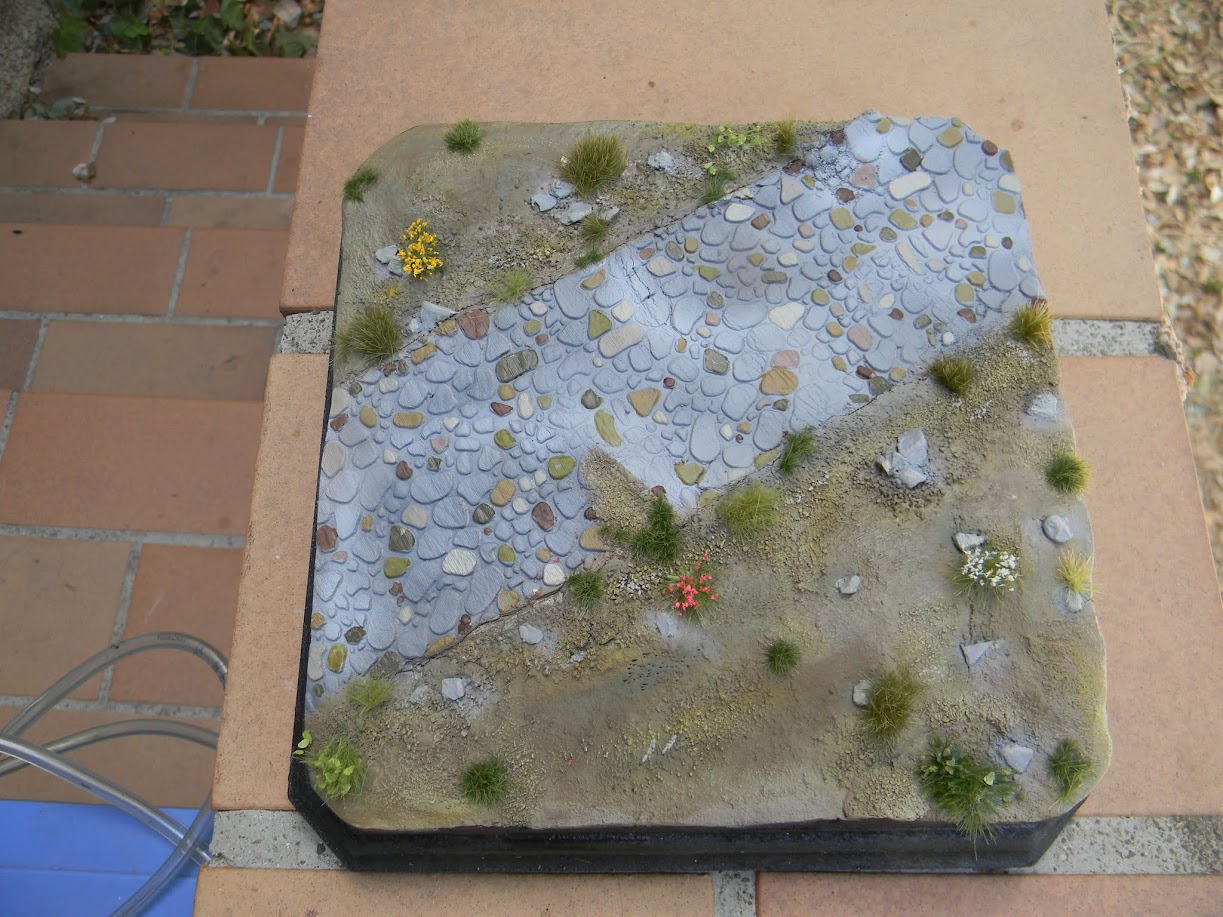

Une base en polystiréne extrudé sur une base en médium




Cette fois pour le sol j'utilise de la pâte à modeler séchant à l'air



La route est imprimé à l'aide du rouleau texturé de chez greenstuff, facile d'utilisation et le résultat me plait bien




Un apprêt à l'acrylique est passé à l'aéro sur le sol et la route




Puis j'ai utilisé des teintes humbrol dilué à l'essence F pour le sol, la route à l'acrylique



un peu de végétation basse est fixée à la colle blanche




Pour la suite, je passerai un jus à l'huile sur les pavés pour assombrir les creux et je fignolerai le sol à l'aide de pastels

A suivre
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par salix le Ven 28 Juil - 19:01

J'aime beaucoup le diorama. Pour la modulation je n'ai toujours pas compris ce que c'était et à quoi servaient tous les trucs mig et consorts. Pour éclaircir les parties les plus larges je me contente de prendre la même peinture que la base en y ajoutant un peu de jaune clair ou du blanc. C'est peut être pour cela que je n'arrive jamais à un résultat très satisfaisant.
avatar
salix
lieutenant
lieutenant

Messages : 4019
Date d'inscription : 17/07/2010
Age : 46
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Ven 28 Juil - 19:41

Merci Olivier le décor reste très basique malgré tout !

Concernant la modulation je ne maitrise pas la technique, j'avais surtout besoin de peinture gris panzer ayant un gros stock d'humbrol, je passe progressivement à l'acrylique et la présentation de la peinture en flacon "compte gouttes" me convient mieux que la peinture life color qui passe mal à l'aéro

Il y a le blog d'Alex Benvenutti qui est très bien fait sur toutes ces techniques de modulation :
http://alexbenvenuti.blogspot.fr/
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par tuche le Sam 29 Juil - 23:15

Salut Frederic,un petit moment que je n avais pas suivi ta progression,pour cause que je suis toujours a l hosto jusqu au trois Aout.Que te dire,sinon que tu restes égal a toi même.J espère voir cette scénette a Hyères d ici peu.Vivement le final,et sur ce,a plus.
avatar
tuche
lieutenant
lieutenant

Messages : 3052
Date d'inscription : 14/11/2010
Age : 59
Localisation : hyeres(var)

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Dim 30 Juil - 8:39

Ca me fait rudement plaisir de te lire !! Merci beaucoup

Tu tiens le bon bout bientôt tu sors ! Courage !
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Lun 7 Aoû - 13:59

Ma planche de décalques de chez Star Decals est arrivée ce matin !

 j'ai donc apporté les dernières finitions  en posant mes plaques "Fahrschüle"  à l'avant et à l'arrière, posé le pare brise et les essuies glaces

Il me reste à peindre les derniers détails feux arrières et empoussièrer modérement le véhicule










J'ai utilisé du vernis colle pour fixer le pare brise plus facile d'emploi que la colle à bois

avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par David le Jeu 10 Aoû - 15:43

salut Fred
du bon boulot comme à l'accoutumée bravo  et j'ai hâte de la voir à Hyères celui là
allez la suite....

_________________
@ plus
David
]

"Ce n’est pas parce que les choses sont difficiles que nous n’osons pas, c’est parce que nous n’osons pas qu’elles sont difficiles. Sénèque"
avatar
David
commandant

Messages : 6415
Date d'inscription : 02/08/2010
Age : 44
Localisation : Toulon

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Jeu 10 Aoû - 17:17

David a écrit:salut Fred
du bon boulot comme à l'accoutumée bravo  et j'ai hâte de la voir à Hyères celui là
allez la suite....

Merci David oui je l'amenerai pour l'expo
avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Dim 3 Sep - 16:59

Je me rends compte que je ne vous ai pas mis les dernières photos avec l'empoussièrage réalisé à l'aéro et aux pigments







avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Frédéric Dété le Lun 18 Sep - 11:48

Je viens de recevoir  de la société Plaqueomatic  la plaquette de présentation  pour la scènette :

avatar
Frédéric Dété
major
major

Messages : 1392
Date d'inscription : 19/07/2010
Age : 58
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Re: Ford V8 Special

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
