épave de char de la fédération du commerce !! kit AMT

par mondoloni Sam 2 Juil - 7:04

salut a tous.......en attendant le séchage de certaines pièces , je commence un nouveau projet...le fameux char de la fédération du commerce, il s'agit du kit de chez AMT (gravure assez correct, peu de pièces mais pas mal de détaillage et de masticage a prévoir pour avoir un résultat correct...le kit "sorti de boite" se suffit a lui-même mais comme je compte le faire en épave suite a une bataille autant commencer a sortir la CP et les outils adéquates !!
place aux photos et aux commentaires !!!!

épave de char de la fédération du commerce !! kit AMT Dscn9722

la boite est conséquente malheureusement le conditionnement est loin d'etre a la hauteur, plusieurs piéces sont dégrappées mais en bon état.

épave de char de la fédération du commerce !! kit AMT Dscn9727

on commence par le canon principal..qui a recu une grosse dose de colle et de pinces afin de bien jointer les 2 pièces...le montage s'annonce sportif !!!

épave de char de la fédération du commerce !! kit AMT Dscn9726

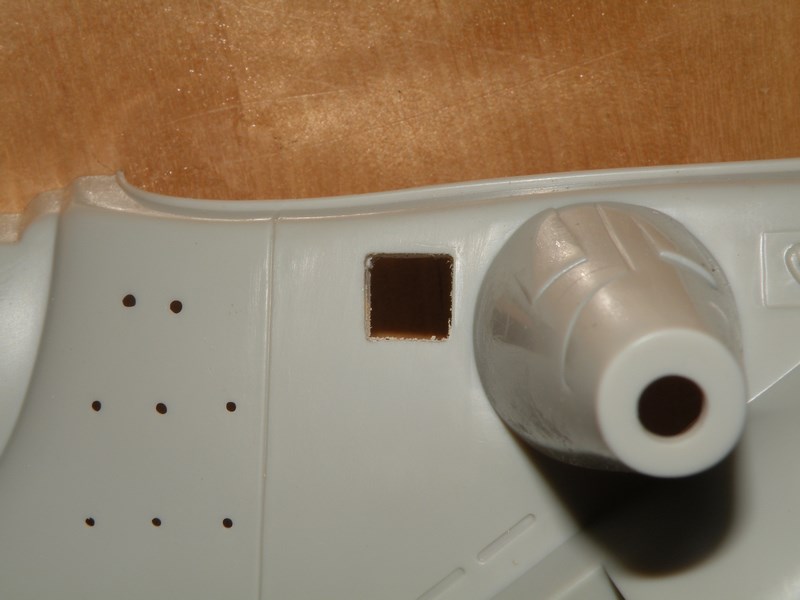

les 2 demi-coques principales...le cercle rouge montre le panneau qui a été découpé avec beaucoup de patience...

épave de char de la fédération du commerce !! kit AMT Dscn9725

voici le résultat aprés plusieurs minutes de découpage a scalpel avec le dos de la lame...

épave de char de la fédération du commerce !! kit AMT Dscn9728

épave de char de la fédération du commerce !! kit AMT Dscn9730

épave de char de la fédération du commerce !! kit AMT Dscn9729

a l'arrière j'ai collé des chutes de tube carré en CP afin de créer une sur-épaisseur qui me permettra d'y coller ultérieurement un fond scratché
de face on voit bien qu'il y a une petite épaisseur...qui disparaîtra après quelques coups de limes et de papier de verre....

épave de char de la fédération du commerce !! kit AMT Dscn9736

épave de char de la fédération du commerce !! kit AMT Dscn9734

épave de char de la fédération du commerce !! kit AMT Dscn9735

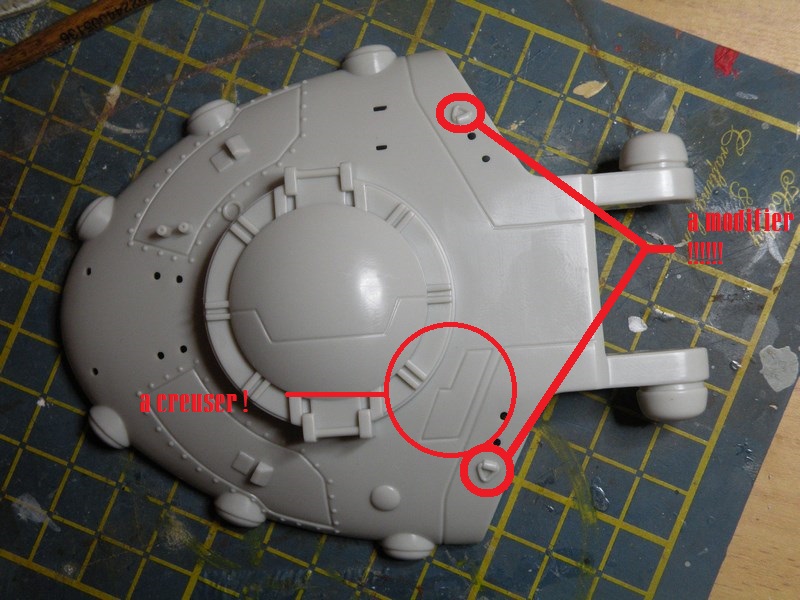

et sur la tourelle les modifications a venir : découpe d'un panneau et refaire les anneaux de levage moulées dans la masse (celle du "châssis" recevront le même sort !!), je procède comme précédement, en passant plusieurs fois la lame de dos d'un scalpel....

épave de char de la fédération du commerce !! kit AMT Dscn9739

épave de char de la fédération du commerce !! kit AMT Dscn9737

épave de char de la fédération du commerce !! kit AMT Dscn9738

et après plusieurs minutes voici le résultat !!!! on voit bien l'épaisseur du plastique (que j'ai affiné de l’intérieur par ponçage), malheureusement le scalpel a dérapé 2-3 fois donc j'ai passé du mastic Tamiya dilué a l'acétone...le ponçage suivra d'ici peu !

voici donc pour le moment....

par tuche Sam 2 Juil - 18:15

Salut Mondoloni,voici un sujet qui nous sort des sentiers battus,en plus une épave,j ai hâte de voir la suite.Sur ce,a plus.

par mondoloni Lun 4 Juil - 1:43

et bien merci a vous de suivre ce montage.......ce weekend j'ai un peu fais mon fainéant et continuer a percer les ouvertures qui m’intéressai....

épave de char de la fédération du commerce !! kit AMT Dscn9740

épave de char de la fédération du commerce !! kit AMT Dscn9810

derriere ces ouvertures je mettrai une grille histoire de ventiler tout ca (bon ok, je prend quelques petites libertés avec ce kit....mais je trouve ca plus cool !)

épave de char de la fédération du commerce !! kit AMT Dscn9811

épave de char de la fédération du commerce !! kit AMT Dscn9812

même procédé pour ceux-ci....il faudra que je fasse des renforts pour avoir une sur-épaisseur et y installer une petite cloison avec plein de fils, bidules et autres machins.....

épave de char de la fédération du commerce !! kit AMT Dscn9813

épave de char de la fédération du commerce !! kit AMT Dscn9814

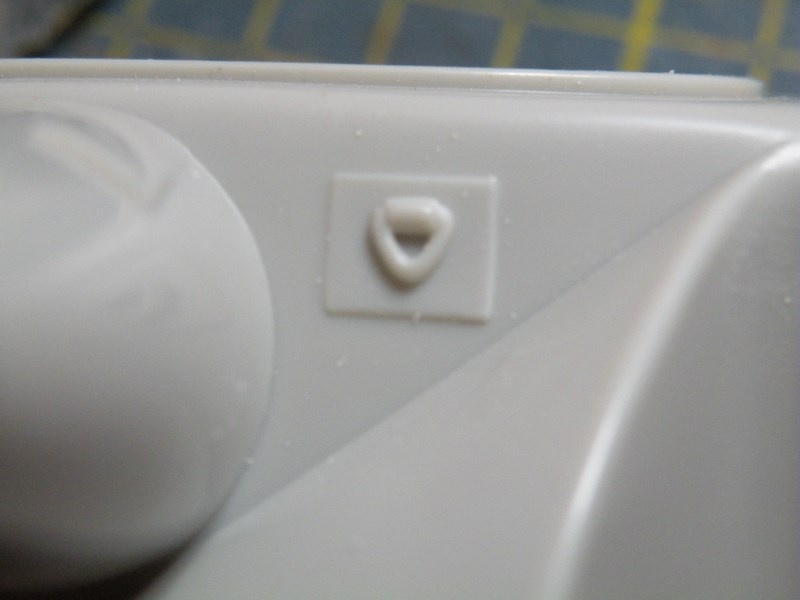

avant-aprés avoir arasé l'anneau de levage (si cela en est un...), il sera refait en scratch

épave de char de la fédération du commerce !! kit AMT Dscn9815

voici a quoi ressemble la demi-coque actuellement....

épave de char de la fédération du commerce !! kit AMT Dscn9816

voici les différents gabarits qui serviront pour le détaillage des différentes ouvertures...ils sont numérotés pour plus de facilité !!
bientot la suite !!!

par mondoloni Lun 11 Juil - 0:00

donc voici le petit détaillage concernant la 1ère "soute"....

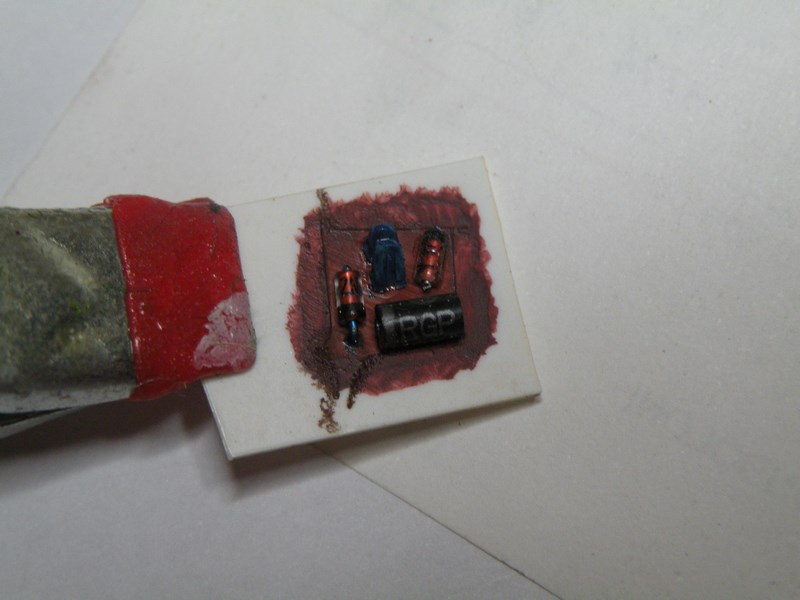

j'ai récupéré des composants électronique et un petit peu de boite a rabiot....sur fond de CP teinté au rouge minium et au filtre marron...l'effet de texture est voulu pour donné un petit effet corrodé même si a la final on ne vois plus grand chose. l'ensemble recevra une patine finale en même temps que le char.

épave de char de la fédération du commerce !! kit AMT Dscn9824

épave de char de la fédération du commerce !! kit AMT Dscn9822

épave de char de la fédération du commerce !! kit AMT Dscn9823

épave de char de la fédération du commerce !! kit AMT Dscn9825

et maintenant on va réfléchir au prochain détaillage......

par mondoloni Mar 12 Juil - 17:19

merci voici la suite des avancées.....rien de bien extraordinaire sachant que le panneau a moitié arraché et pendouillant cachera la majorité de l'ouverture....mais bon pour le moment place aux photos :

épave de char de la fédération du commerce !! kit AMT Dscn9831

épave de char de la fédération du commerce !! kit AMT Dscn9830

donc sur une petite languette de CP j'ai percé plusieurs trous afin d'y faire passer des bouts de fil métallique qui simuleront des conduites et autres durites...un plus gros trou est percé en son centre puis l'arrière comblé avec une chute de CP...pourquoi ? attendons encore un peu....

épave de char de la fédération du commerce !! kit AMT Dscn9832

on peinte une couche de minium comme précédemment puis on peint avec un pinceau fin en différentes teintes les durites....ainsi que le trou en chromé puis en jaune et on fini avec une goutte de vernis brillant pour simuler le verre de ce petit compteur

épave de char de la fédération du commerce !! kit AMT Dscn9834

épave de char de la fédération du commerce !! kit AMT Dscn9835

et hop on colle tout ça en place !!!!!!!!!!!!

épave de char de la fédération du commerce !! kit AMT Dscn9836

épave de char de la fédération du commerce !! kit AMT Dscn9837

épave de char de la fédération du commerce !! kit AMT Dscn9838

épave de char de la fédération du commerce !! kit AMT Dscn9839

par tuche Mer 13 Juil - 21:35

Salut Mondoloni,celui la,j espere le voir a Hyeres,de plus j aime bien les epaves.Vivement la suite,et sur ce,a plus.

par mondoloni Ven 15 Juil - 1:15

bonsoir a tous.....je ne te promet rien christian mais je compte essayer de le terminer pour octobre et pourquoi pas le mettre au concours...
voici la suite des opérations....on colmate avec des chutes de CP l’intérieur de la cloison comme auparavant , la photo montre bien le gros boulot de ponçage qui suivra...

épave de char de la fédération du commerce !! kit AMT Dscn9841

épave de char de la fédération du commerce !! kit AMT Dscn9842

après plusieurs minutes de ponçage avec plusieurs limes cela donne ça :

épave de char de la fédération du commerce !! kit AMT Dscn9843

épave de char de la fédération du commerce !! kit AMT Dscn9844

on en profite aussi pour araser et percer plusieurs rivets...

épave de char de la fédération du commerce !! kit AMT Dscn9846

épave de char de la fédération du commerce !! kit AMT Dscn9845

épave de char de la fédération du commerce !! kit AMT Dscn9847

épave de char de la fédération du commerce !! kit AMT Dscn9848

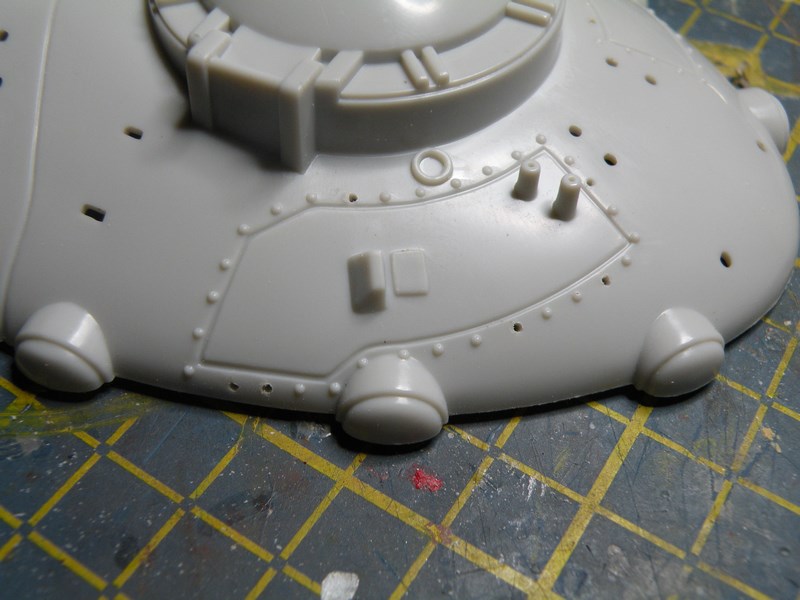

on arase les crochets de la tourelle.....au scalpel puis a la lime et pour finir avec du papier de verre trés fin

épave de char de la fédération du commerce !! kit AMT Dscn9849

on passe aux choses sérieuses et place au scratch : des éléments électronique ainsi que des éléments de la boite a rabiot...

épave de char de la fédération du commerce !! kit AMT Dscn9850

épave de char de la fédération du commerce !! kit AMT Dscn9851

toujours installé sur une petite plaque de CP peinte en rouge minium

et on installe le tout.....

épave de char de la fédération du commerce !! kit AMT Dscn9852

épave de char de la fédération du commerce !! kit AMT Dscn9853

et ça rentre pile-poil !!!!!

on peut refermer la tourelle (qui est ne train de sécher) qui est collée et mastiquée

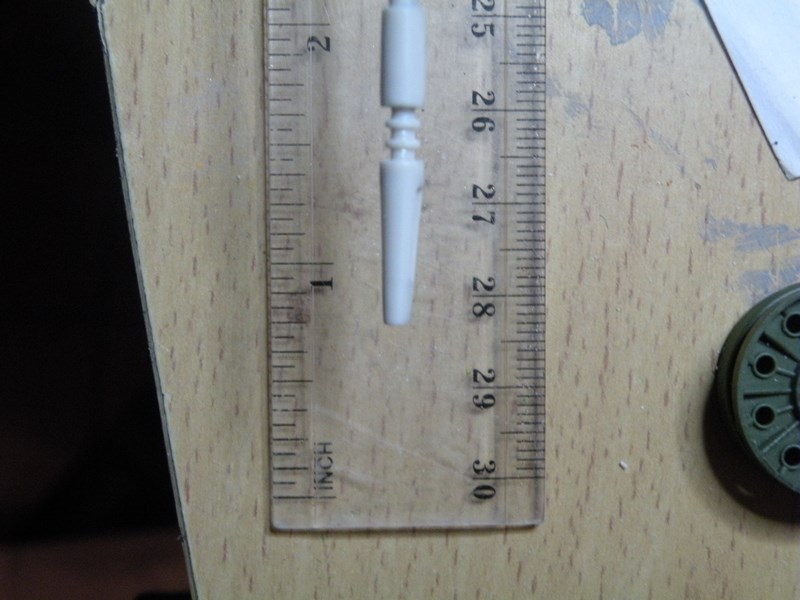

j'y ai glissée une règle de 30cm afin d'avoir une idée de la volée du canon ainsi qu'un aperçu de la taille de la tourelle...

épave de char de la fédération du commerce !! kit AMT Dscn9855

épave de char de la fédération du commerce !! kit AMT Dscn9854

épave de char de la fédération du commerce !! kit AMT Dscn9856

et pour finir je colle de fines languettes de CP pour combler les interstices les plus importants.

épave de char de la fédération du commerce !! kit AMT Dscn9857

épave de char de la fédération du commerce !! kit AMT Dscn9858

voila pour ce soir.......

par tuche Ven 15 Juil - 12:13

Salut Mondoloni,c est du très bon tout cela,vivement la suite,et sur ce,a plus.

par mondoloni Mer 20 Juil - 21:05

salut a tous !!
voici la suite du montage et du détaillage.....rien de bien exceptionnel mais ça apporte un petit plus...

on commence par découper dans une canette en fer blanc, grâce aux précédents gabarits..., le capot qui viendra en place sur la tourelle...et mise en place a blanc pour voir si il y a des retouches a faire

épave de char de la fédération du commerce !! kit AMT Dscn9859

épave de char de la fédération du commerce !! kit AMT Dscn9860

il sera mis de coté car peint séparément !

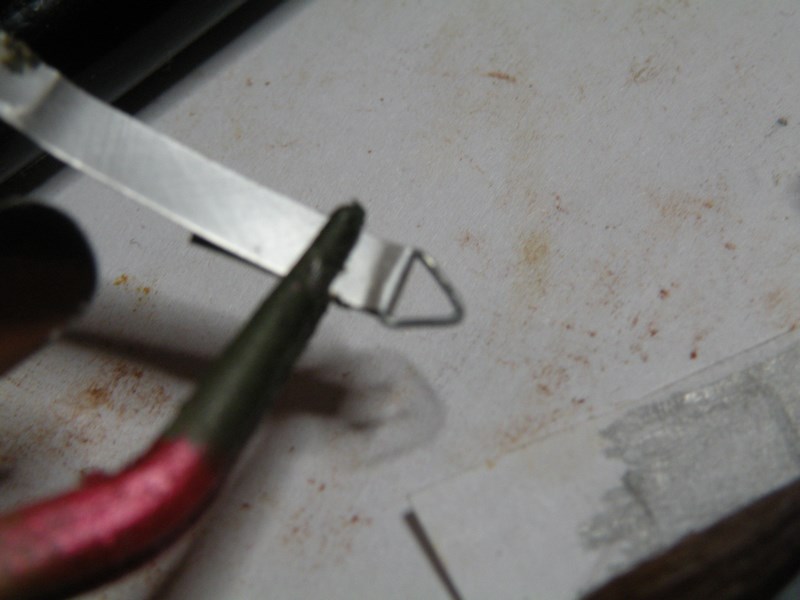

avec un fil de fer assez rigide mais pas trop épais, on met en forme grâce a des brucelles (et pas mal d'essais !!) les futures anneaux triangulaires , il sera maintenu avec a une petite bandelette de fer blanc (issu d'une chute de canette aussi) et le tout collé a la cyano

épave de char de la fédération du commerce !! kit AMT Dscn9924

épave de char de la fédération du commerce !! kit AMT Dscn9922

épave de char de la fédération du commerce !! kit AMT Dscn9925

épave de char de la fédération du commerce !! kit AMT Dscn9923

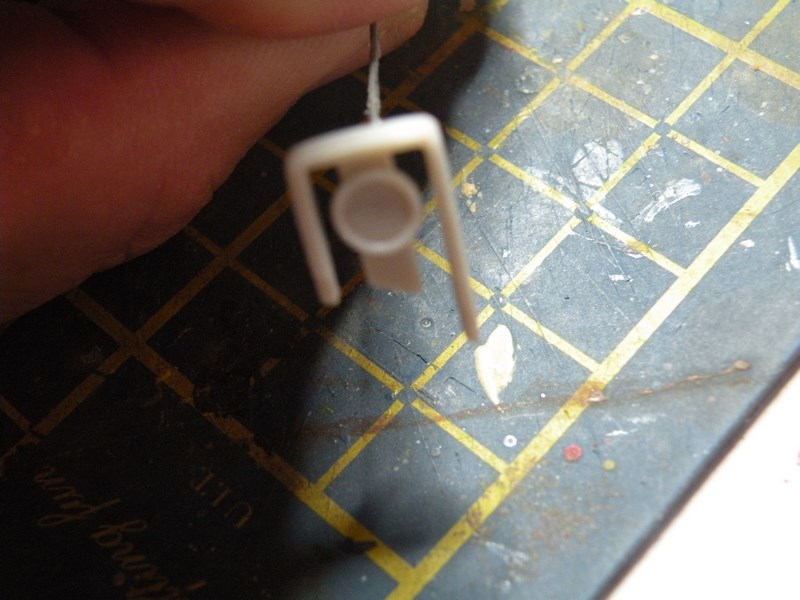

sur la tourelle il y a un phare......bon ben on va y rajouter son cable d'alimentation..si si !!

épave de char de la fédération du commerce !! kit AMT Dscn9926

épave de char de la fédération du commerce !! kit AMT Dscn9928

épave de char de la fédération du commerce !! kit AMT Dscn9929

épave de char de la fédération du commerce !! kit AMT Dscn9927

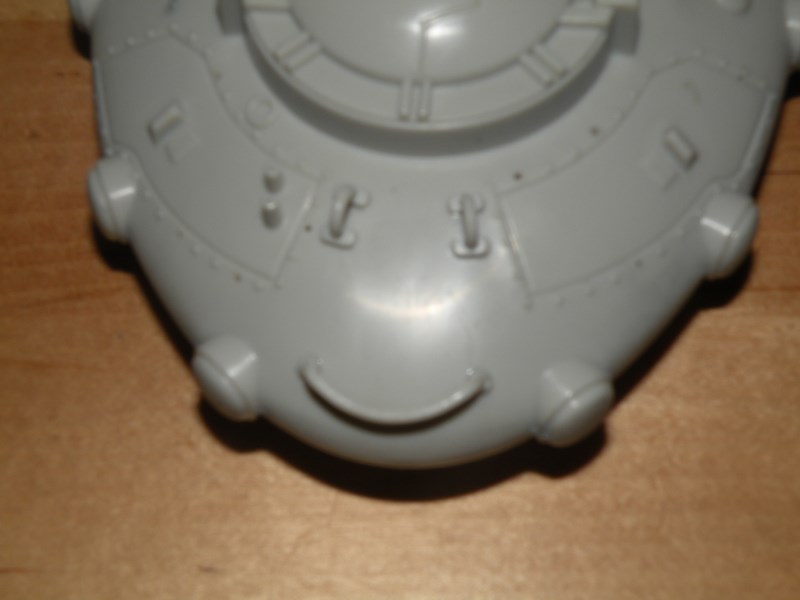

et on fini avec les poignées et autres rambardes.....la tourelle est donc finie !

épave de char de la fédération du commerce !! kit AMT Dscn9931

épave de char de la fédération du commerce !! kit AMT Dscn9930

épave de char de la fédération du commerce !! kit AMT Dscn9933

épave de char de la fédération du commerce !! kit AMT Dscn9932

par mondoloni Ven 22 Juil - 8:13

allez...voici la suite !!!

épave de char de la fédération du commerce !! kit AMT Dscn9936

épave de char de la fédération du commerce !! kit AMT Dscn9937

on bidouille un panneau avec des bidules et des trucs....si si ca s'appelle comme ca et on le met en place avec un peu de glu.

épave de char de la fédération du commerce !! kit AMT Dscn9939

épave de char de la fédération du commerce !! kit AMT Dscn9938

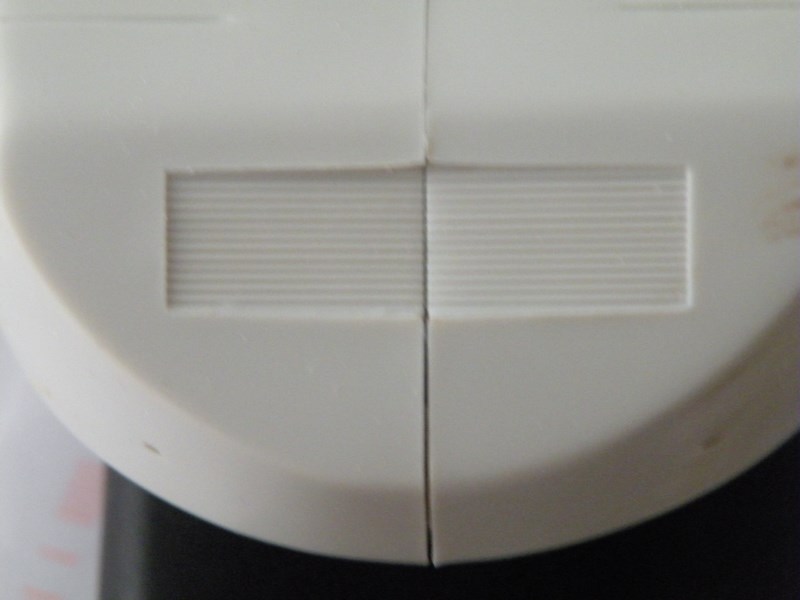

on prend une chute de grille et on colle ca sur les aérations du flanc...ca ne saute pas aux yeux mais ca le fait bien.......

épave de char de la fédération du commerce !! kit AMT Dscn9940

épave de char de la fédération du commerce !! kit AMT Dscn9941

et on arrive au morceau de choix avec la "grille" arrière.......bon ben on sort la tronconneuse et on taille allègrement !!! on peut voir le masticage qui m'attend par la suite........

épave de char de la fédération du commerce !! kit AMT Dscn9943

épave de char de la fédération du commerce !! kit AMT Dscn9942

le résultat peut sembler dégeulasse.....oui c'est vrai...mais la grille sera passablement tordue (donc les espaces seront invisibles) et pour cacher la misère il y aura une cloison avec surement un ventilo ou quelque chose dans le genre.....

épave de char de la fédération du commerce !! kit AMT Dscn9944

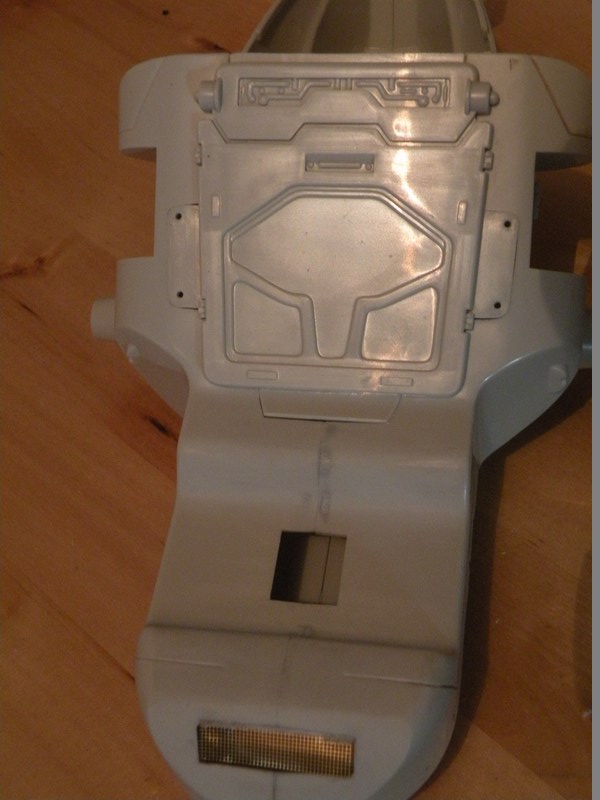

voici la cloison intèrieure qui viendra prendre place...apres un essai a blanc il s'avère que plus grand chose ne sera vraiment visible....

épave de char de la fédération du commerce !! kit AMT Dscn9946

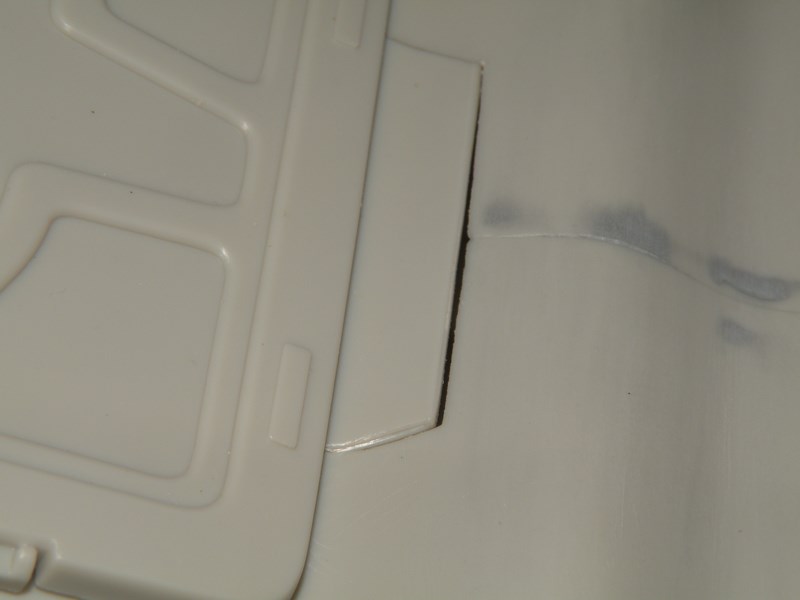

vu le fossé énorme entre les 2 parties j'ai opté pour une fine languette de CP collée, mastiquée et poncée...

épave de char de la fédération du commerce !! kit AMT Dscn9950

épave de char de la fédération du commerce !! kit AMT Dscn9947

épave de char de la fédération du commerce !! kit AMT Dscn9948

épave de char de la fédération du commerce !! kit AMT Dscn9949

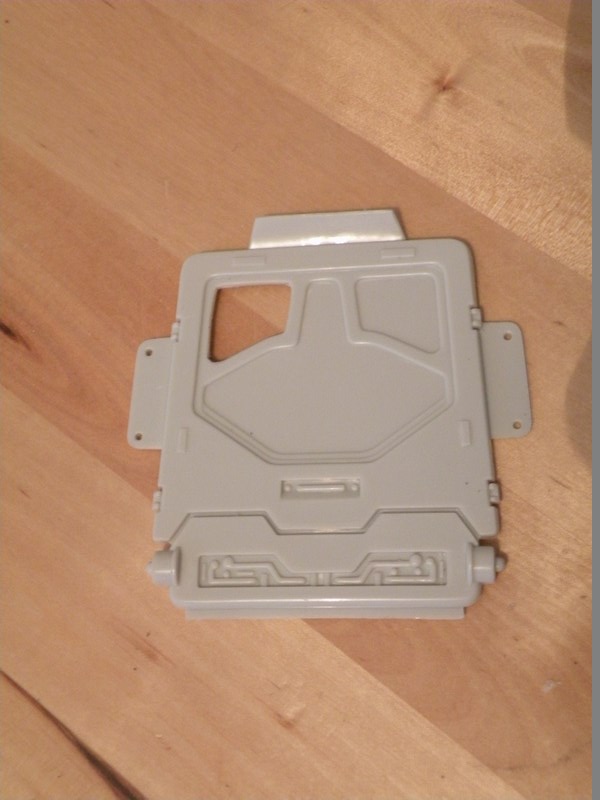

grand moment de solitude en présentant ce qu'il semble etre la porte de la soute...ca sent la super glu et le mastic.......

épave de char de la fédération du commerce !! kit AMT Dscn9951

épave de char de la fédération du commerce !! kit AMT Dscn9952

tant qu'a faire autant se venger sur la porte !!!!!!!!!!!!

épave de char de la fédération du commerce !! kit AMT Dscn9953

épave de char de la fédération du commerce !! kit AMT Dscn9954

épave de char de la fédération du commerce !! kit AMT Dscn9962

épave de char de la fédération du commerce !! kit AMT Dscn9957

épave de char de la fédération du commerce !! kit AMT Dscn9955

épave de char de la fédération du commerce !! kit AMT Dscn9956

épave de char de la fédération du commerce !! kit AMT Dscn9958

épave de char de la fédération du commerce !! kit AMT Dscn9959

épave de char de la fédération du commerce !! kit AMT Dscn9960

épave de char de la fédération du commerce !! kit AMT Dscn9961

épave de char de la fédération du commerce !! kit AMT Dscn9964

épave de char de la fédération du commerce !! kit AMT Dscn9963

mais bon....ca commence a prendre tournure !!!!

par tuche Ven 22 Juil - 11:57

Salut Mondoloni,cela le fait bien,une peinture bien passee la dessus,un bon decor apocaliptique,et c est dans le sac.Vivement la suite,et sur ce,a plus.

par mondoloni Sam 30 Juil - 1:34

jean-marie (huski) a écrit:quel taf !!! :applo: :applo: on as les même chaises :jump: :jump: :jump: :jump:

promis ceux sont bien les miennes !!! lol!

donc on continue dans la lancée.....

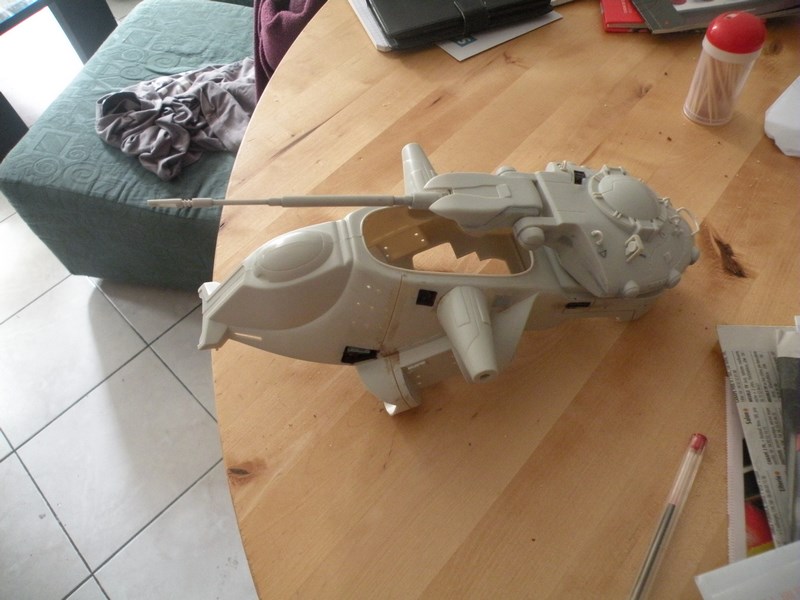

j'ai donc mis en collage les piéces qui sont censées representer....euh......un bidule....et on fais un petit un petit assemblage a blanc des euh........trucs !! on voit tout de suite qu'il manque un petit je ne sais quoi....faut avouer que d'avoir un coté qui sera pratiquement caché ca aide grandement....

épave de char de la fédération du commerce !! kit AMT Dscn0010

épave de char de la fédération du commerce !! kit AMT Dscn9965

allez...on sort le scalpel et on commence un tréééééééééés long boulot de découpage.....une fois terminé on y colle une chute de grille et voila ce que cela donne....

épave de char de la fédération du commerce !! kit AMT Dscn0011

épave de char de la fédération du commerce !! kit AMT Dscn9966

il ne reste plus qu'a répéter l'opération de l'autre coté....

ensuite on colle la porte d ela soute a grand coup de glu pour combler les jours.....puis on ponce....on mastique....on re-ponce...et on a enfin une surface bien plane et sans jours !!!

par mondoloni Dim 31 Juil - 15:44

salut a tous !!! ben oui j'avoue, entre pièces collées j'aime bien jouer au boucher !! :P: :P:
donc voici l'idée générale du futur dio (surtout le positionnement du kit, qui sera beaucoup plus accentué en fait..), l'image est tirée du film histoire d'avoir une bonne idée des teintes a utiliser.
On verra bien entendu la tranchée derrière l'engin

épave de char de la fédération du commerce !! kit AMT Star_w10

et concernant le bas du chassis, j'ai collé une multitude de trucs et choses qui trainais dans ma boite a rabiot....

épave de char de la fédération du commerce !! kit AMT Dscn0029

épave de char de la fédération du commerce !! kit AMT Dscn0028

par mondoloni Mar 2 Aoû - 15:36

la fin du montage en lui-même commence se profiler.....il me reste a assembler le bas du châssis et le montage sera fini a 100% !
en attendant voici la suite en images !

l’espèce de filtre a reçu une couche de noir mat a l’intérieur avant le collage afin de cacher la misère, une fois sec un léger ponçage sur la ligne de collage sera de rigueur.

épave de char de la fédération du commerce !! kit AMT Dscn0030

épave de char de la fédération du commerce !! kit AMT Dscn0031

ce qui ressemble a un capot moteur manque de détails malheureusement je me vois vraiment pas tout rescratcher, je vais donc me contenter de rajouter des grilles pour occulter les ouvertures.Je récupère des chutes de grillage et avec une brucelle je la met en forme sans trop insister...aprés tout cela va devenir une épave....!!

épave de char de la fédération du commerce !! kit AMT Dscn0033

épave de char de la fédération du commerce !! kit AMT Dscn0032

épave de char de la fédération du commerce !! kit AMT Dscn0034

et voici l'un des plus gros point noir de ce kit : l'armement !!! les canons sont assez conséquent niveau taille sur ce kit et pourtant le fabricant a fais l'impasse sur un chose assez élémentaire : percer les canons !!!! voici la preuve en image....
bon...rien de bien méchant...on reperce avec 2 forets de différents diamètres pour bien centrer le perçage.

épave de char de la fédération du commerce !! kit AMT Dscn0035

épave de char de la fédération du commerce !! kit AMT Dscn0036

épave de char de la fédération du commerce !! kit AMT Dscn0037

j'en profite pour monter l'un des triples canon latéral.......bon ben on ressortir aussi les forets !!!!!
point positif : le segment qui relie les canons au châssis permet de le fixer sans collage et de le laisser mobile.

épave de char de la fédération du commerce !! kit AMT Dscn0040

épave de char de la fédération du commerce !! kit AMT Dscn0039

épave de char de la fédération du commerce !! kit AMT Dscn0038

et voici le bestiaux ou il en est.....

épave de char de la fédération du commerce !! kit AMT Dscn0041

épave de char de la fédération du commerce !! kit AMT Dscn0042

épave de char de la fédération du commerce !! kit AMT Dscn0043

par Phil B. Mar 2 Aoû - 17:07

Et ben c'est une sacrée valorisation que tu lui peaufines à cet engin !
j'ai pas compris ta technique pour percer les canons :

on reperce avec 2 forets de différents diamètres pour bien centrer le perçage.

Pourquoi avec "2 forets pour bien centrer le perçage" s'il te plaît ?

par mondoloni Mar 16 Aoû - 23:42

Philbouq a écrit:Et ben c'est une sacrée valorisation que tu lui peaufines à cet engin !
j'ai pas compris ta technique pour percer les canons :
on reperce avec 2 forets de différents diamètres pour bien centrer le perçage.

Pourquoi avec "2 forets pour bien centrer le perçage" s'il te plaît ?

alors pour faire simple je perce au centre avec , par exemple, un foret de diamètre 0,2mm de diamètre au centre du tube , c'est un avant-perçage, ensuite je perce avec un diamètre plus important jusqu'au diamètre recherché...comme avantage cela permet de faciliter le centrage du perçage et le facilite plutôt que de percer directement avec un foret de 1 ou 1,5mm de diamètre...dans mon boulot (la charpente et la couverture) on utilise souvent cette technique pour éviter de flinguer rapidement les mèches et pour faciliter le percage.
j’espère t'avoir éclairer sur cette technique.
sinon voici les petites avancées du projet !! ébauche du diorama qui sera vraiment minimaliste ! je pense faire un petit scratch d'un BB8 mais pour le moment rien n'est encore décidé.....

épave de char de la fédération du commerce !! kit AMT Dscn0021

épave de char de la fédération du commerce !! kit AMT Dscn0022

épave de char de la fédération du commerce !! kit AMT Dscn0024

épave de char de la fédération du commerce !! kit AMT Dscn0026

épave de char de la fédération du commerce !! kit AMT Dscn0020

épave de char de la fédération du commerce !! kit AMT Dscn0025

épave de char de la fédération du commerce !! kit AMT Dscn0023

donc dans une plaque de styrodur j'ai découpé au cutter la tranchée de l'impact du char.....une fois la position définitive du kit en place je l'ai entouré de cellophane puis l'ai mis de coté, j'ai préparé une mixture assez liquide a base de platre et de pigments marrons-terre....j'ai coulé la mixture puis installé le kit en place et vous voyez le résultat sur les photos....

par Phil B. Mer 17 Aoû - 22:11

Merci Mondolini pour l'explication sur le perçage. J'avais pas compris que tu parlais d'un pré-trou en fait. J'avais imaginé un perçage avec deux trous côte-à-côte... un peu con sur ce coup-là le Bouq ! Laisse tomber ! ;)

Quant au dio... J'adore l'idée originale de ce crash. Je m'installe et j'attends la suite....

par mondoloni Sam 3 Sep - 14:40

pas de soucis Philbouq, j'avoue ne pas avoir été trés clair dans mes explications....voici donc la suite....

épave de char de la fédération du commerce !! kit AMT Dscn0012

épave de char de la fédération du commerce !! kit AMT Dscn0014

épave de char de la fédération du commerce !! kit AMT Dscn0013

épave de char de la fédération du commerce !! kit AMT Dscn0016

épave de char de la fédération du commerce !! kit AMT Dscn0015

épave de char de la fédération du commerce !! kit AMT Dscn0018

épave de char de la fédération du commerce !! kit AMT Dscn0017

par **David** Sam 3 Sep - 14:55

salut Jean Marie
il est bien rincé ton vaisseau lol!

j aime beaucoup tes petites modifs bravo

May the force continue tu be with you young Padawan rire

allez la suite....

par mondoloni Sam 3 Sep - 14:58

David a écrit:salut Jean Marie
il est bien rincé ton vaisseau
j aime beaucoup tes petites modifs
May the force continue tu be with you young Padawan
allez la suite....

mzrci mon biquet !! justement l'effet est voulu............surtout que ce n'est que la 1ére étape......

par mondoloni Dim 4 Sep - 18:36

bonjour a tous !!! voici la tourelle terminée niveau peinture....je vais donc attaquer le reste du char histoire de rester cohérent pour le reste de la patine....voici donc les photos du bestiaux...
N.B. : il ne reste qu'a peindre la plaque sur la tourelle....

épave de char de la fédération du commerce !! kit AMT Dscn0027

par **David sherman** Dim 4 Sep - 18:38

ça rends pas mal du tout............ bravo

par tuche Dim 4 Sep - 18:41

Salut Mondoloni,j adore,vivement la suite.Sur ce,a plus.

par mondoloni Dim 4 Sep - 23:11

merci beaucoup .....du coup je n'ai pas pu résister et j'ai donc attaqué la seconde couche de peinture aprés une séance de masquage rébarbatif mais le jeu en valais la chandelle !!! les teintes préconisées donnes des références au noms des teintes donc....assez aléatoire du coup j'ai carrément , d'aprés diverses photos tirées du film, fais mes propres mix de teintes....voici ce que cela donne :
