Message par jcl Dim 15 Mai - 17:18

Dans l'attente d’éléments pour finir un truc en cours j'ai ressorti un GMC Hobby Boss
GMC Tanker 1/35 Hobby Boss Boxart11

Le problème est que Hobby Boss et les GMC il y a comme qui dirait un malaise.

Les gens chez HB ont l'air d’avoir des difficultés  soit pour prendre les mesures, soit avec leur boulier pour la mise à l'échelle.
Bilan ils se sont plantés dans plusieurs dimensions: cabine trop courte, ailes trop longues, cuves trop longues,,,,,,,
Cette fois ce n'est une conversion,,,,,,,,,,, mais vu le boulot à faire!!!!! Mur

Le châssis.
Pour rattraper le coup ils ont allongé le châssis avec la pièce M7 qui en plus comporte un crochet qui n'a pas lieu d'être sur cette version du GMC.
GMC Tanker 1/35 Hobby Boss Chassi31
Donc :
On remplace par la pièce B27
GMC Tanker 1/35 Hobby Boss B2710

A l'avant HB propose un montage du pare choc qui ne correspond pas à la réalité,
C'est un bricolage qui leur permet de passer à la version avec treuil sans avoir à modifier le châssis de base.
J'ai remplacé les pièces fournies par des prolongations en profilés, refait la traverse AV et ajouté la traverse support moteur.
GMC Tanker 1/35 Hobby Boss Parech10

Autre erreur la suspension AV: les lames de ressort sont trop longues et le montage ne correspond pas aux ponts "Split" mais "Banjo"

Soit on modifie les pièces HB soit on utilise des pièces Italeri ou Tam.
Pour ma part j'ai opté pour bricoler à partir des Tam en refaisant le système de fixation sur le pont AV.

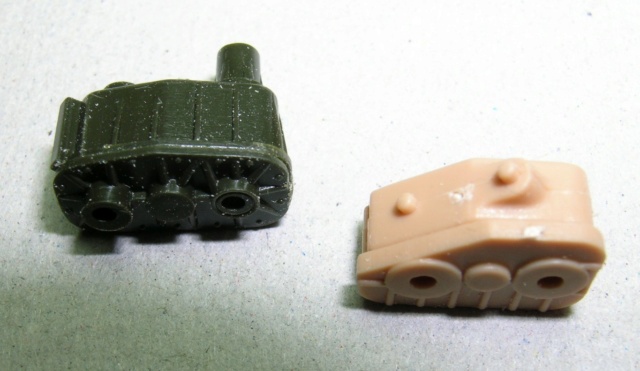

Autre point j'ai remplacé la boite transfert par une pièce Italeri plus réaliste et refait le frein de parc.
GMC Tanker 1/35 Hobby Boss Boite_13

J'ai modifié le pont AV par un montage perso plus réaliste et pour braquer les roues
GMC Tanker 1/35 Hobby Boss Pont_a16

Le châssis assemblé. Le montage des ponts AR sera finalisé au montage des roues.

GMC Tanker 1/35 Hobby Boss Chassi38

GMC Tanker 1/35 Hobby Boss Chassi40

GMC Tanker 1/35 Hobby Boss Chassi39

La cabine.
Là on attaque la chirurgie lourde.

Tout commence par une histoire de porte. Les portes sont trop étroites de 1.3mm
GMC Tanker 1/35 Hobby Boss Porte110

GMC Tanker 1/35 Hobby Boss Porte210

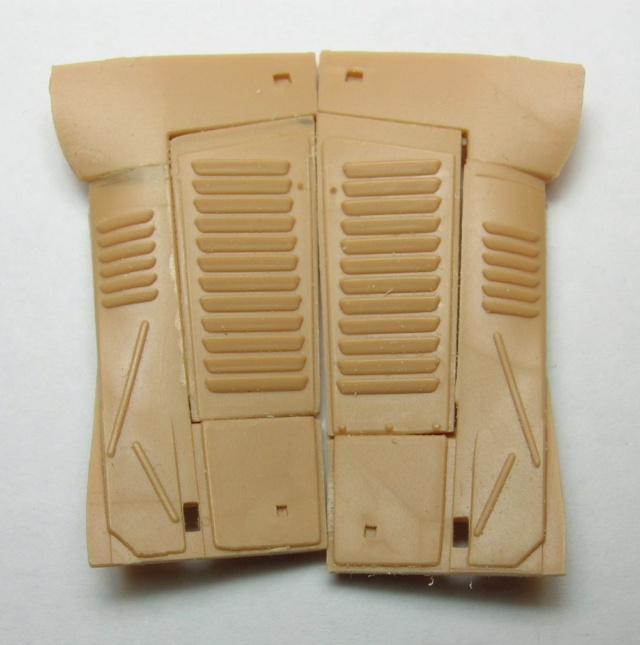

Les volets de capot sont trop longs.
Les pièces w7/W8 et B4/B5 sont raccourcies.
Le but final est d'obtenir une longueur de 44mm entre l'avant de la grille de calandre et la portière au niveau charnière haute.
GMC Tanker 1/35 Hobby Boss Img_2010
GMC Tanker 1/35 Hobby Boss Volet_10
La cabine est modifiée en conséquence. (ne pas tenir compte du bricolage à l'avant...mauvaise idée.  Pleure)
Le capot est ajusté à la nouvelle longueur

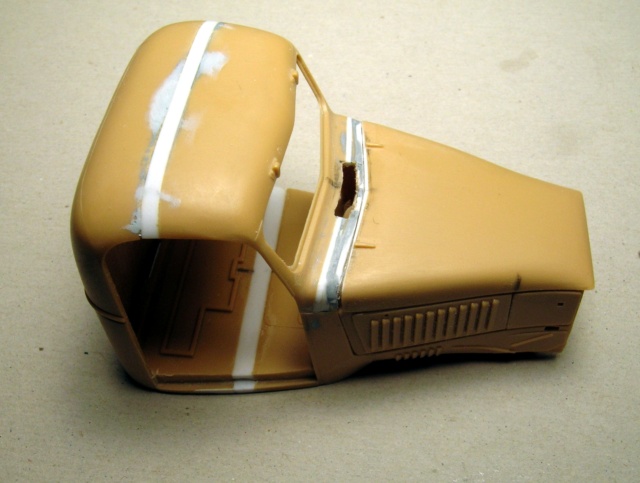

GMC Tanker 1/35 Hobby Boss Cabine20

Les ailes comme de juste sont trop longues
Là j'ai un peu galéré sur l'ajustement pour bien obtenir des extrémités d'ailes horizontales.
GMC Tanker 1/35 Hobby Boss Aile10
GMC Tanker 1/35 Hobby Boss Cabine22


La cabine trouve sa place sur le châssis
GMC Tanker 1/35 Hobby Boss Chas_c10


Pour la suite on s'attaquera aux citernes et là non plus ce n'est pas triste  Rire02

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 32
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par Frédéric Dété Dim 15 Mai - 17:41

Ha oui en effet ... Hobby Boss a fait fort !!!
Très beau rattrapage Bravo 002 Bravo 002 Bravo 002 Bravo 002 Bravo 002 Bravo 002
Frédéric Dété
Frédéric Dété
major
major

Messages : 2069
Date d'inscription : 19/07/2010
Age : 63
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par tuche Lun 16 Mai - 18:08

Salut jcl,encore un montage de haute voltige,j attend la suite avec impatience.Sur ce,a plus.
tuche
tuche
lieutenant
lieutenant

Messages : 3841
Date d'inscription : 14/11/2010
Age : 64
Localisation : hyeres(var)

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par jcl Sam 21 Mai - 15:34

On continu les modifs avec la partie cuves, l'arrière est aussi faux que l'avant.Mur

La longueur totale "rack de jerrycans + caisson" fait 3,15m soit 90mm au 1/35.
La largeur est de 2,30m ( 65,7 mm)

Sur la maquette la partie rack est bonne mais les caissons sont trop longs et en plus il sont trop hauts.
Il doivent être ramenés à 17,5 de hauteur.

Des caissons plus longs semblent avoir été mis sur les premières versions sur base CCKWX sortis en début 41.
D'où peut être l'erreur de HB qui fourni une déco "W-80409" qui correspond à cette version.


GMC Tanker 1/35 Hobby Boss Caisso10

GMC Tanker 1/35 Hobby Boss Caisso11

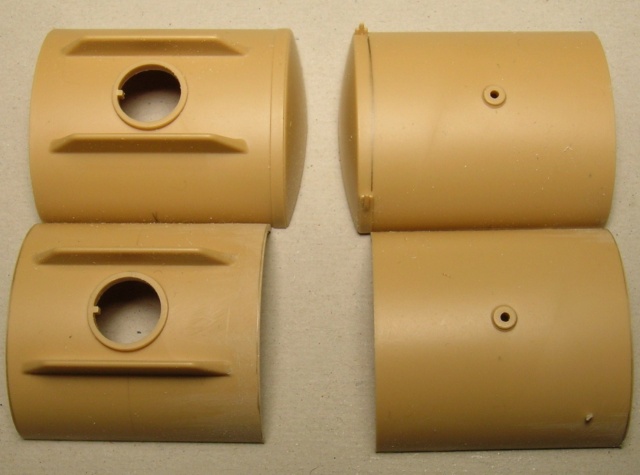

Les cuves sont également raccourcies et ramenées à 44mm
GMC Tanker 1/35 Hobby Boss Cuve10

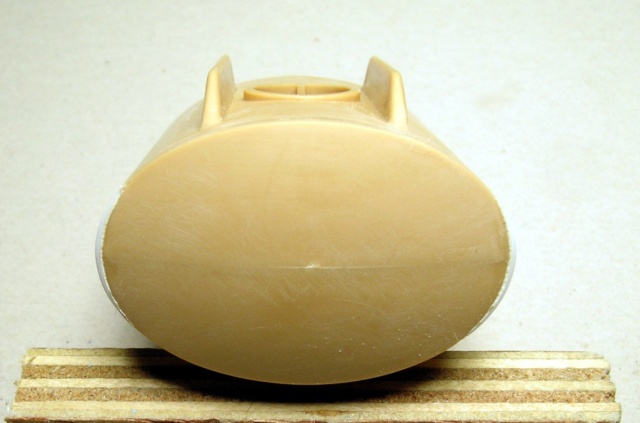

Elles sont un peu trop hautes et pas assez larges. (0.90m x 1.38m)
Lors du collage de la partie cylindrique j'ai légèrement "écrasé" la cuve avec un serre joint pour obtenir une diminution de la hauteur et gagner en largeur.
La bonne largeur est obtenue en ajoutant un peu de profilé.

 GMC Tanker 1/35 Hobby Boss Cuve310
Les différents éléments sont positionnés.
J'ai ajouté la partie AR du rack et le caillebotis.

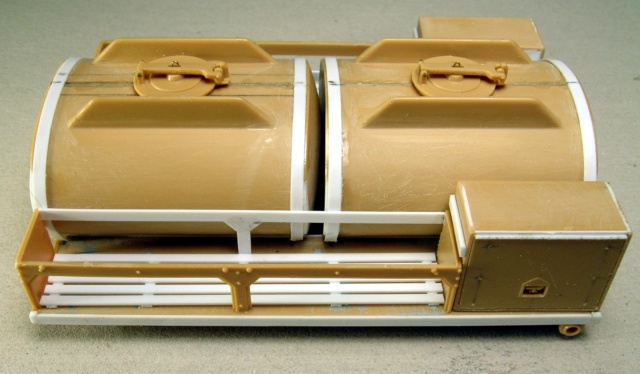

GMC Tanker 1/35 Hobby Boss Cuve510

GMC Tanker 1/35 Hobby Boss Cuve410
Ces dernières corrections permettent  d'obtenir une maquette un peu plus réaliste de ce GMC.

@+ JCL
jcl
jcl
2° classe
2° classe

Messages : 32
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par Lostiznaos Dim 22 Mai - 17:39

Ah oui quand même, c'est un sacré travail sur une maquette qui a de quoi rebuter les meilleures volontés!
Je n'arrive décidément pas à comprendre comment une marque peut se planter comme cela sur un véhicule aussi rare!

Superbe rattrapage! bravo bravo bravo
Lostiznaos
Lostiznaos
major
major

Messages : 1882
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par jcl Dim 22 Mai - 18:13

Oui je suis de ton avis sur le fait de se planter de la sorte surtout sur la partie cabine.
( Ces ont des habitués, ils ont déjà foiré le White 666)

Pour la partie citerne il peut y avoir un début d'explication : les premiers camions sont sortis avec du matériel Columbia.
Les suivants seront équipés de matériel Butler uniquement.
Si on regarde bien les photos disponibles les éléments Columbia semblent un peu plus longs et les coffres sont différents.
A l'AR l'ensemble Columbia va jusqu'au bout des longerons du châssis, ce qui n'est pas le cas pour le Butler.

HB semble avoir fait un mixage de tout ça en prenant un comme base un véhicule restauré type cabine bâchée.
Pour ma part j'ai pris le cotes sur un cabine tôlée de 2ème série.

@+ jcl
jcl
jcl
2° classe
2° classe

Messages : 32
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par Lostiznaos Dim 22 Mai - 23:20

Hobby Boss est une marque qui a sorti beaucoup de choses, très vite et souvent des pièces originales, mais avec beaucoup de ... Licence artistique, pour parler gentiment.

Ta reprise est vraiment astucieuse. juste une question. Sur les ailes, ta coupe est au niveau du léger trait noir?
Lostiznaos
Lostiznaos
major
major

Messages : 1882
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par jcl Jeu 16 Juin - 20:10

J'ai pu avancer sur le montage.

Jai repris la grille de calandre pour en faire une type "symétrique" avec black out ajouté en unité

GMC Tanker 1/35 Hobby Boss Grille14

Assemblage, peinture, marquages et couche de vernis avant le vieillissement.

Pour les marquages c'est mélange : Hobby/Perso. Je n'ai fait aucune de celles proposées par HB.
 Mais HORREUR quand j'ai fait les photos je me suis aperçu de la faute sur le décal HB. DRNE  pour DRIVE
Bilan il va falloir que je trouve une solution pour reprendre ça Mur

GMC Tanker 1/35 Hobby Boss Klir310


GMC Tanker 1/35 Hobby Boss Klir210
GMC Tanker 1/35 Hobby Boss Klir110

Petite remarque au passage, je me suis aperçu que les kits de jerrycans ne sont pas tout à fait aux bonnes dimensions.
Compte tenu que la longueur du rack est bonne je n'aurais dû pouvoir mettre que 13 bidons hors il en faut 14 pour  le remplir

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 32
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par jcl Lun 20 Juin - 16:53

Mise à jour avec l'empoussiérage fait aux pastels.

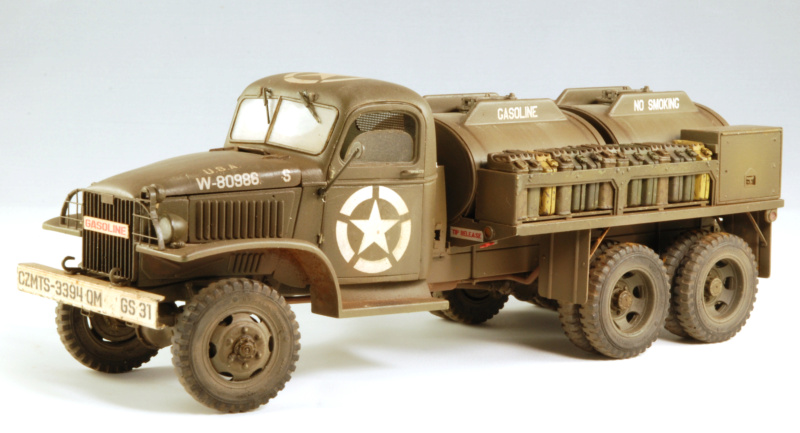

GMC Tanker 1/35 Hobby Boss Finiav10

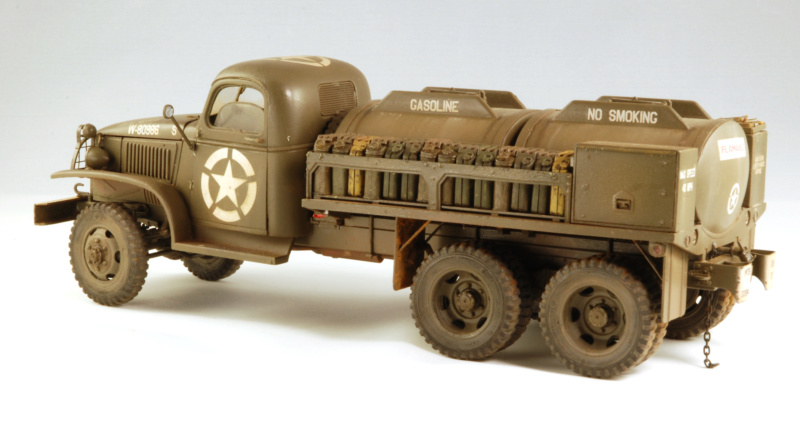

GMC Tanker 1/35 Hobby Boss Finiar10

GMC Tanker 1/35 Hobby Boss Finid311
GMC Tanker 1/35 Hobby Boss Finifa11
Au bilan une maquette qui comporte pas mal d'erreurs mais que l'on peut rattraper.
Il y a ce qui est commun à toutes les versions fermées et ouvertes:
- Le plus gros problème concerne la partie cabine.
- la suspension AV et le montage des lames de ressort sur le pont sont à corriger
- les sièges correspondent à la version cabine ouverte, ici il aurait fallu une banquette

Sur la partie citerne HB s'est un peu mélangé dans les versions et a pris trop modèle sur des véhicules modifiés après 45.
Même les "registration number" ne collent pas l'un semble  correspondre à la 1ère série sur CCKWX équipés de matériel Columbia,
le second est erroné. ( j'ai dû couper le décal en 3 éléments et supprimer des chiffres pour avoir un N° correct)

Voila, @+
 jcl
jcl
jcl
2° classe
2° classe

Messages : 32
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

GMC Tanker 1/35 Hobby Boss Empty Re: GMC Tanker 1/35 Hobby Boss

Message par Lostiznaos Sam 25 Juin - 22:44

C'est vraiment un final magnifique, bravo pour le pas à pas et pour le résultat! bravo bravo bravo
