Message par salix Dim 28 Sep - 18:26

Salut à tous!

Je commence un scrach quasi intégral de la remorque à munitions M10 américaine. On la voit souvent tirée par un M7 Priest ou un sherman M4 ou M4A3 105 mm.
La version M10 est propre à la Seconde Guerre Mondiale et n'existe qu'en résine. Pour ma part, j'ai récupéré une M332 de chez Verlinden. Beaucoup font l'erreur de croire que celle-ci est la même que la M10. En étudiant de prêt les deux modèles on se rend compte qu'il y a de grandes différences entre les deux. Tout d'abord la M332 est posée sur amortisseurs à lamelles et la M10 ne comporte pas de suspension. Le plancher et les cotés de la M332 sont renforcés et pas sur la M10. Enfin, la flèche n'est pas du tout la même sur une m332 et une m10 tout comme la roue jockey.
En bref, je pars avec seulement le plancher, la porte arrière et les roues de chez Verlinden comme base de travail. Tout le reste va être en carte plastique et rabiot si j'y arrive.

Tout d'abord une vue du dessous d'une m332 de chez Verlinden:

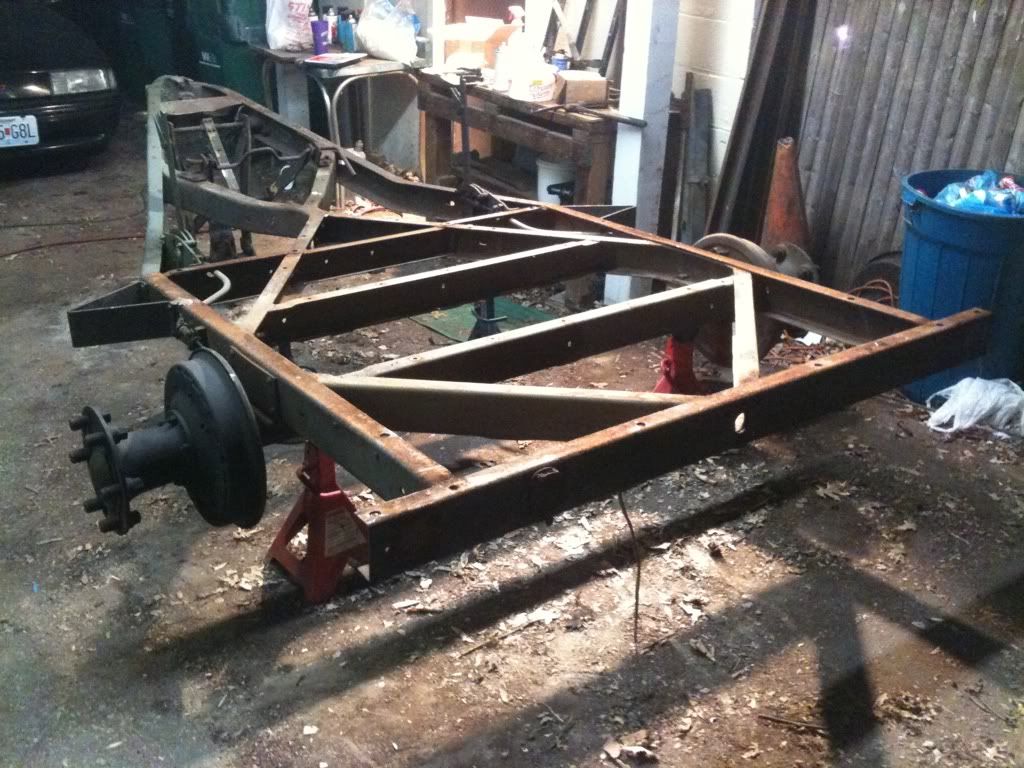

 M10 Us ammo Trailer IMG_4928
photo de doghfish7 sur "the sherman shop" forum

Et maintenant ce que j'ai du réaliser:

 M10 Us ammo Trailer 9a6a2840
photo mopac86 photobucket

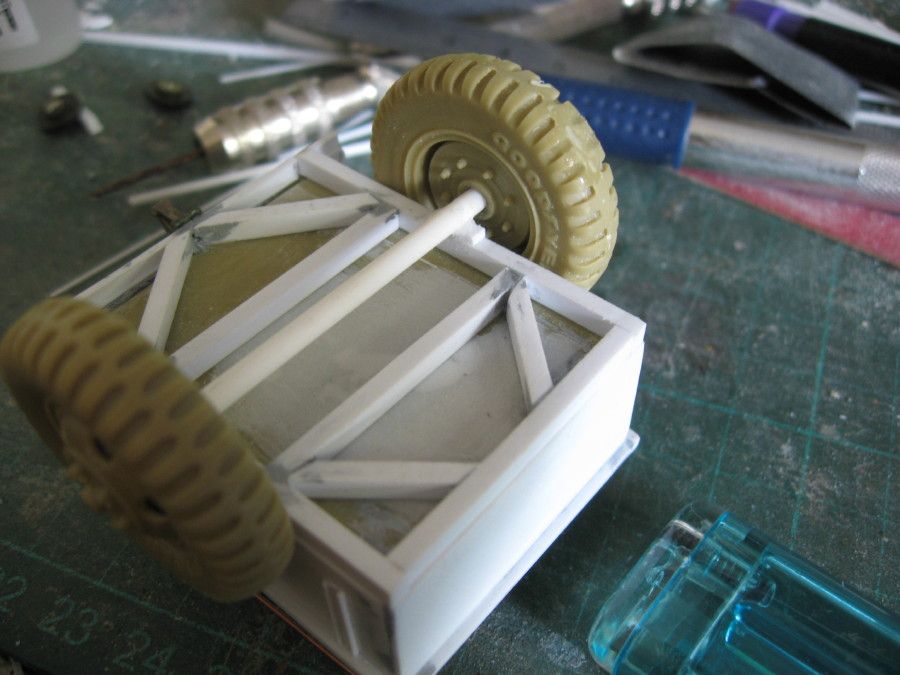

 M10 Us ammo Trailer IMG_4594_3

Maintenant les cotés de la Verlinden:

 M10 Us ammo Trailer IMG_4919

Sur une M10 cela ressemble à cela:

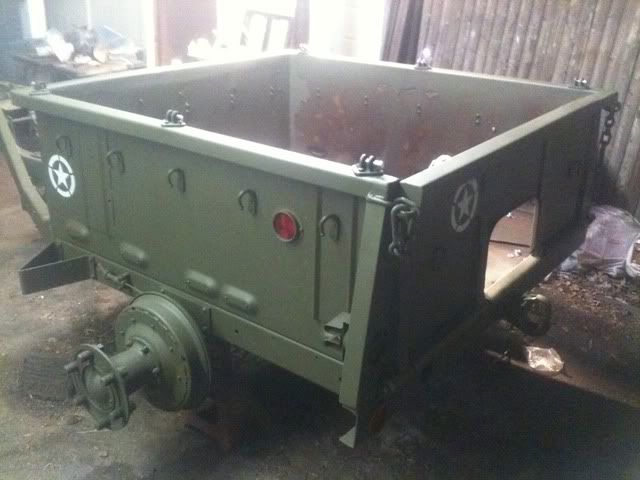

 M10 Us ammo Trailer D161b2cd

Et moi j'en suis là:

 M10 Us ammo Trailer IMG_4593_2

 M10 Us ammo Trailer IMG_4592_1

A ce stade il manque encore plein de petites choses : feux arrière, système de fermeture de la porte arrière, les petits renforts ovales sur les cotés et les attaches de bâche.
Bien sur plus tard il y aura la partie surement la plus complexe à faire avec la flèche et la roue jockey.

A bientôt pour la suite.
salix
salix
lieutenant
lieutenant

Messages : 4343
Date d'inscription : 17/07/2010
Age : 51
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par henri closon Dim 28 Sep - 19:08

beau boulot . il est vrai , que la verlinden est hors contexte  2ww .par contre, master production avait sorti une très détaillée

  slt henri

henri closon
1° classe
1° classe

Messages : 192
Date d'inscription : 30/09/2011

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Mikrojeep Dim 28 Sep - 19:12

Extra piste ton boulot Olivier!! Le seul souci qui va rester
concerne les pneus dont le dessin et le profil Military sont
de l'époque Vietnam. Le pneu military WWII est moins rond
et les crampons ne vont pas jusqu'au flanc du pneu....
Je pinaille, je sais, mais c'est un fait.....
Mikrojeep
Mikrojeep
adjudant-chef
adjudant-chef

Messages : 850
Date d'inscription : 03/12/2013
Age : 54
Localisation : Ginestas en pays Cathare

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par salix Dim 28 Sep - 19:25

Aghrr merdouille ça m'embête un peu si les pneus ne conviennent pas. A la base ce sont des roues de quoi qui sont montées sur cette remorque? C'est plus gros que du dodge et plus gros que du GMC aussi, je ne vois donc pas.
salix
salix
lieutenant
lieutenant

Messages : 4343
Date d'inscription : 17/07/2010
Age : 51
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Mikrojeep Dim 28 Sep - 19:34

Mêmes pneus (9.00x20) et mêmes jantes blindées que sur
les Ford M8/M20 Armored Cars.
Mikrojeep
Mikrojeep
adjudant-chef
adjudant-chef

Messages : 850
Date d'inscription : 03/12/2013
Age : 54
Localisation : Ginestas en pays Cathare

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Christophe_Jacquemont Dim 28 Sep - 19:36

henri closon a écrit:beau boulot . il est vrai , que la verlinden est hors contexte  2ww .par contre, master production avait sorti une très détaillée

  slt henri


Effectivement j'en ai une en stock, prévue pour mettre un Priest.

A+

Christophe
Christophe_Jacquemont
Christophe_Jacquemont
major
major

Messages : 1270
Date d'inscription : 05/01/2014
Age : 60
Localisation : Washington DC, USA.

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par salix Dim 28 Sep - 20:05

Merci à vous les gars. Je vais regarder ce que j'ai en stock de roues d'avance mais je ne garanti rien.
salix
salix
lieutenant
lieutenant

Messages : 4343
Date d'inscription : 17/07/2010
Age : 51
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Mikrojeep Dim 28 Sep - 20:14

C'est tout le problème de vouloir transformer une M332 en M10,
souviens-toi notre conversation à Isigny en juin dernier.....
Mikrojeep
Mikrojeep
adjudant-chef
adjudant-chef

Messages : 850
Date d'inscription : 03/12/2013
Age : 54
Localisation : Ginestas en pays Cathare

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par David Dim 28 Sep - 20:19

salut Olivier
du très bon boulot sur cette remorque bravo
allez la suite....

_________________
@ plus
David
] M10 Us ammo Trailer 2u6p5ra M10 Us ammo Trailer 2z6rndj

"Ce n’est pas parce que les choses sont difficiles que nous n’osons pas, c’est parce que nous n’osons pas qu’elles sont difficiles. Sénèque"
 M10 Us ammo Trailer 20tgqi8 M10 Us ammo Trailer 21kdlon
David
David
lieutenant-colonel

Messages : 6628
Date d'inscription : 02/08/2010
Age : 49
Localisation : Toulon

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Thunderbird Dim 28 Sep - 21:56

Salut Olivier

Du scratch ? j'adore !!!!!!!!!!!!!!!! excellent taf Bravo 002 Bravo 002 Bravo 002

slt

_________________
@+ Mika

Et au nom de Dieu ,vive la COLONIALE!!!

Membre actif de la TEAM WARPIG MAQUETTE ......https://www.facebook.com/groups/364324680372084/



       M10 Us ammo Trailer D_france-06                                                          M10 Us ammo Trailer Logotd10                                                    M10 Us ammo Trailer D_france-06

Thunderbird
Thunderbird
lieutenant-colonel

Messages : 7313
Date d'inscription : 27/09/2010
Age : 51
Localisation : Martigues

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Stephen Dim 28 Sep - 22:20

slt salix,

Très beau montage et original en plus...

Je suppose que tu vas trouver les pneus adéquats pour la "chausser".

Stephen
Stephen
Stephen
major
major

Messages : 1253
Date d'inscription : 02/11/2010
Age : 72
Localisation : Villefranche-sur-Saône

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par salix Lun 29 Sep - 21:27

Merci vraiment à tous.

J'ai trouvé de roues Italeri provenant d'un canon 105mm je pense. Elles ne sont pas superbes mais ont l'avantage de mieux correspondre à une remorque M10. Michel nous confirmera si cela convient. J'ai ajouté également des petites attaches pour la bâche, les petites parties de carrosserie en ovale puis anneaux et chaine de fermeture de la porte arrière. Les feux arrière et catadioptres proviennent d'une vieille remorque Italeri.

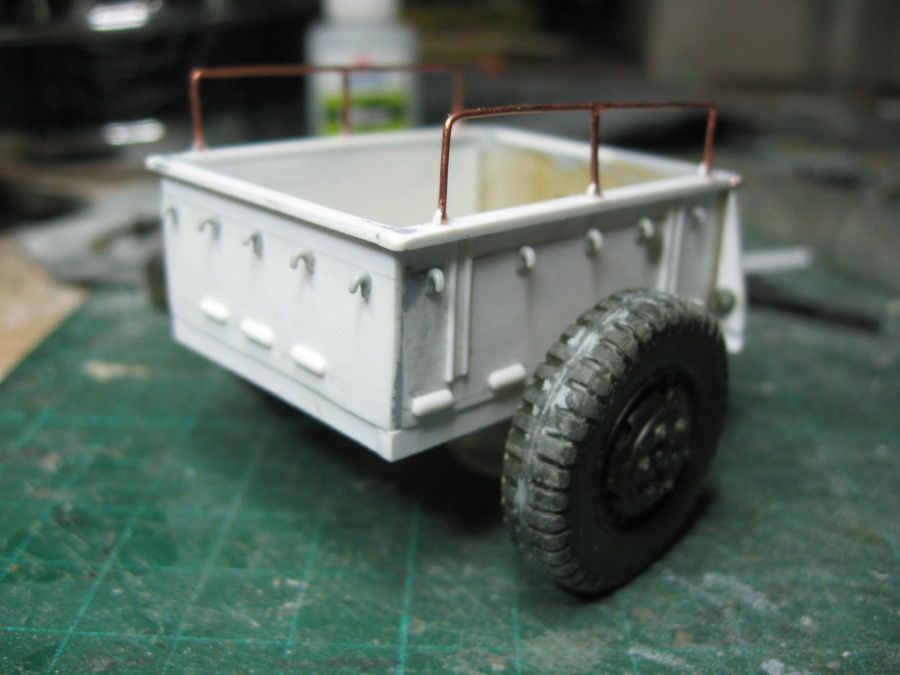

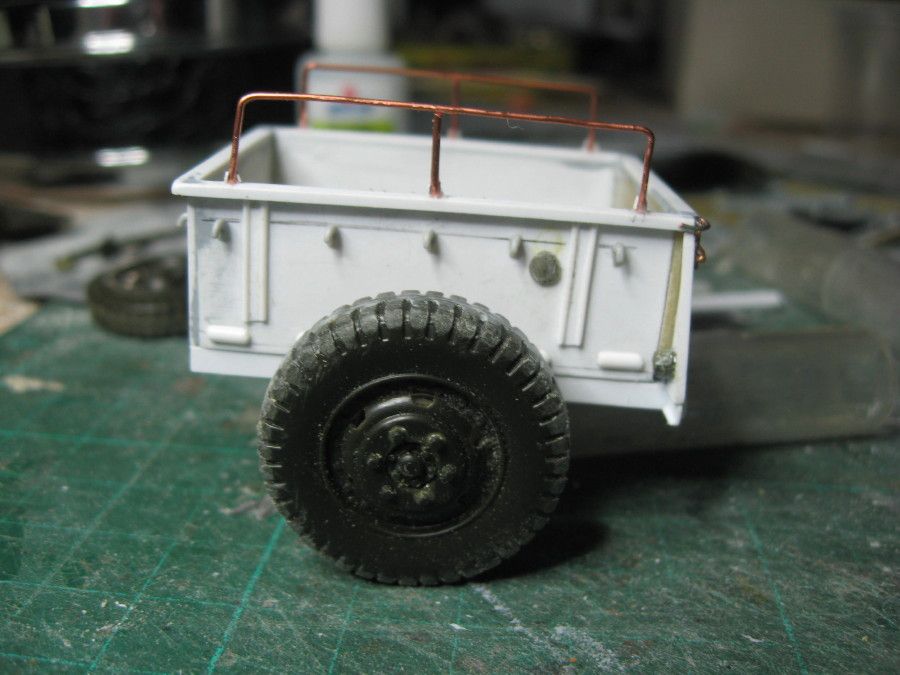

 M10 Us ammo Trailer IMG_4595_1

 M10 Us ammo Trailer IMG_4596_2

 M10 Us ammo Trailer IMG_4597_3

Maintenant je vais voir comment faire la flèche.
salix
salix
lieutenant
lieutenant

Messages : 4343
Date d'inscription : 17/07/2010
Age : 51
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par Mikrojeep Lun 29 Sep - 21:40

Bien vu Olivier pour les roues, le How 105 M2A1 a aussi
du 9.00x20 et les jantes peuvent être cerclées ou non.
Donc tu es bon pour tes roues, même si ça reste de l'Italeri
vieux de 35 ans....


Dernière édition par Mikrojeep le Lun 29 Sep - 23:55, édité 1 fois
Mikrojeep
Mikrojeep
adjudant-chef
adjudant-chef

Messages : 850
Date d'inscription : 03/12/2013
Age : 54
Localisation : Ginestas en pays Cathare

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par salix Lun 29 Sep - 23:19

Merci Michel. Je vais continuer sur ma lancée alors.
salix
salix
lieutenant
lieutenant

Messages : 4343
Date d'inscription : 17/07/2010
Age : 51
Localisation : à 4 kms de Sainte-Mère-Eglise

http://sites.google.com/site/francemodellers/home

Revenir en haut Aller en bas

 M10 Us ammo Trailer Empty Re: M10 Us ammo Trailer

Message par salix Jeu 9 Oct - 15:43

Salut les gars!

Je pense avoir terminer la partie scrach de cette remorque. Il y a surement des défauts et peut être également des minimes soucis de proportions toutefois je crois qu'ainsi elle ressemble bien au modèle M10 de la seconde Guerre Mondiale. Sachant également que celle-ci était fabriquée par plusieurs usines, certains détails peuvent varier. Pour un premier scrach de maquette presque intégral je suis satisfait mais pas totalement (petites traces de colle, flèche pas tout à fait tordue comme il faut, simplification de la béquille, roues qui mériteraient d'être mieux gravées et crochets de bâche un peu grossiers).

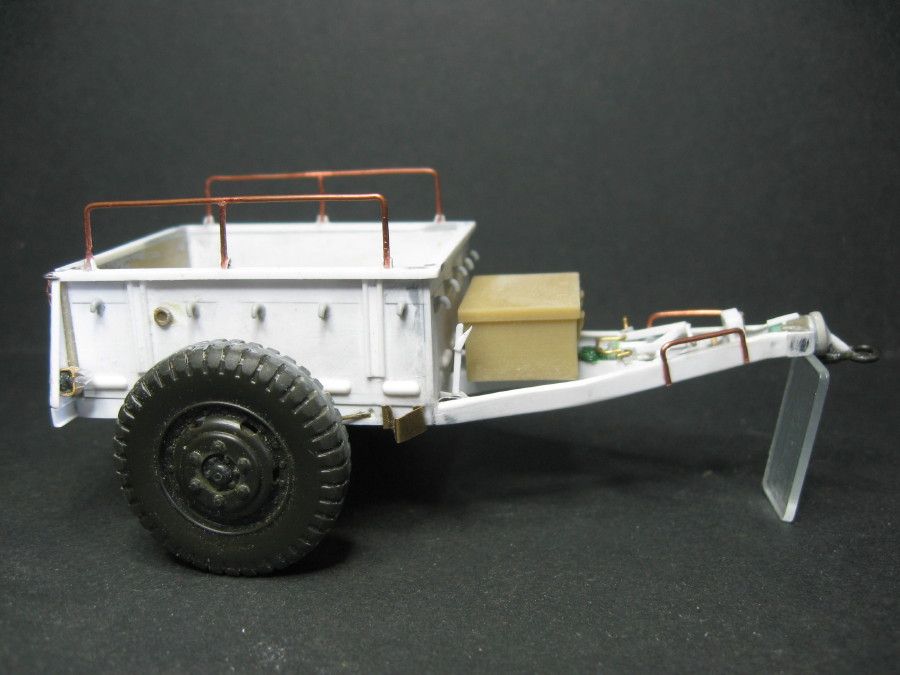

 M10 Us ammo Trailer IMG_4606_1


 M10 Us ammo Trailer IMG_4609_4

 M10 Us ammo Trailer IMG_4610_5

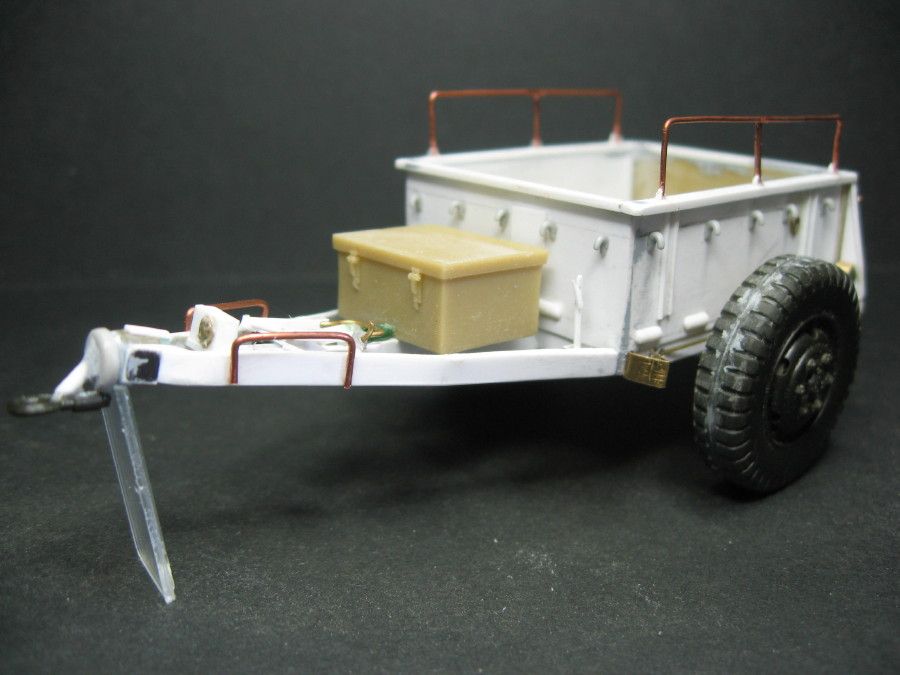

 M10 Us ammo Trailer IMG_4611_6

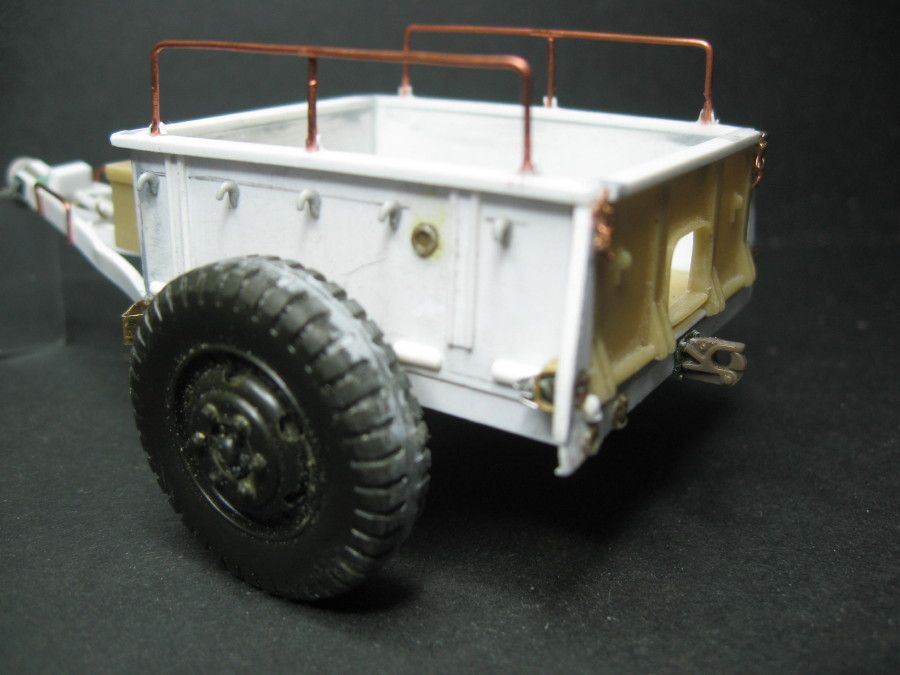

 M10 Us ammo Trailer IMG_4612_7
