Conversion Tracteur Chevrolet 1/35

5 participants

Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Conversion Tracteur Chevrolet 1/35

Message par jcl Dim 24 Jan - 18:48

Bonjour,

En attente des pouvoir finir la peinture d'un projet, je me suis décidé a attaquer un truc qui me tente depuis des années:
Le tracteur Chevrolet  G 7113 au 1/35

Conversion Tracteur Chevrolet 1/35 Tracte10

Rien n'existe en injecté. Il y a eu des versions résine mais je n'en ai jamais eues dans les mains.
Il y a depuis peu une conversion en impression 3d pour certaines pièces. Trop chère à mon gout et où est le plaisir de bricoler..... Rire02

Donc conversion obligatoire !
J'ai donc exhumé la doc, la règle à calculer,  mes notes et les photos prises il y a ?........ Ah oui déjà!
La seule base valable pour la cabine est le kit Italeri de GMC "Water Tank" qui commence à dater et ..........à devenir introuvable  Mur

Conversion Tracteur Chevrolet 1/35 Boite_11

En GMC cabine tôlée il y a aussi Hobby Boss mais là il faut aimé se faire mal pour en sortir quelque chose de conforme.
Toutes les cabines GMC Hobby sont fausses, ouvertes ou fermées, cabine trop courte / capot et ailes trop longs.

La conversion comprend :

  • modif du châssis
  • transmission Banjo (ponts / boite transfert )
  • nouveau réservoir
  • modif du support de roue de secours
  • sellette d'attelage
  • modification des ouïes de ventilation des volets du capot
  • modif de la calandre
  • nouveau parechoc


Le chassis :
Je suis resté sur la base du kit Italeri.
Il faut nettoyer les longerons raccourcir l'arrière et allonger l'avant.
Même si les véhicules paraissent semblables, l'espace entre le parechoc et la grille de calandre est plus grand que sur le GMC.
Conversion Tracteur Chevrolet 1/35 Longer10

Les différentes traverses sont mises en place.
 Conversion Tracteur Chevrolet 1/35 Chassi20

J'ai travaillé un peu sur la cabine.
Même si la version Italeri est bonne dans ses dimensions elle manque un peu de "rondeurs" dans le bas.
J'ai un peu accentué l'arrondi de la partie basse et fait la découpe caractéristique du Chevrolet sur le coté droit.
Conversion Tracteur Chevrolet 1/35 Dif_ca10

La sellette:

La sellette du Chevrolet est caractéristique car en plus de l'oscillation AV/AR ,classique des routières, elle permet une oscillation G/D permettant un roulage sur terrain accidenté.
Conversion Tracteur Chevrolet 1/35 Sellet10
Conversion Tracteur Chevrolet 1/35 Chassi21

Il y a encore du boulot.

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Dim 24 Jan - 20:10

Très belle idée, je vais suivre!
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par David sherman Dim 24 Jan - 20:44

ça commence fort.................. bravo bravo

_________________
Mieux vaut etre saoul que con,ça dure moins longtemps.
Conversion Tracteur Chevrolet 1/35 Admin110
David sherman
David sherman
Admin

Messages : 7625
Date d'inscription : 01/07/2010
Age : 48

https://kitmaquettes.forum-actif.eu

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Mer 3 Fév - 16:18

J'ai avancé sur plusieurs points.

Sur le châssis les différents supports ont été ajoutés, travail un peu fastidieux car rien n'est récupérable de la base GMC.

 Conversion Tracteur Chevrolet 1/35 Chassi22

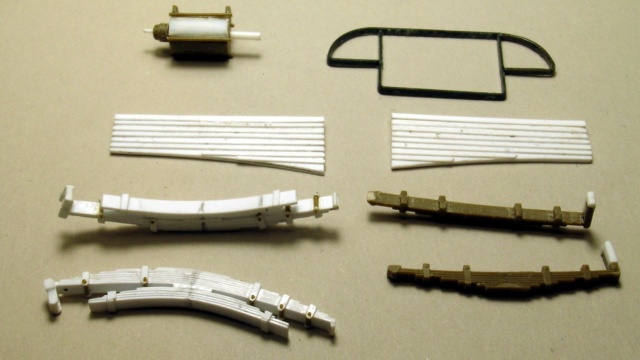

La suspension: les lames AV Italeri peuvent être utilisées en les modifiant légèrement mais pour l'AR il faut les refaire.
Les marchepieds sont différents. J'ai aussi préparé la grille de calandre.
L'Hydrovac est un peu amélioré.

Conversion Tracteur Chevrolet 1/35 Divers10

Sur la partie moteur, il faut modifier la forme du carter d'huile et réduire la longueur de la boite de vitesse.
Je ne sais pas si je vais garder cet ensemble tel qu'il est.
Je vais certainement séparer les ailes, ajouter une ébauche de bloc moteur sur le carter et faire un montage plus réaliste du moteur.


Conversion Tracteur Chevrolet 1/35 Carter10

Dans mon stock j'ai récupéré des ponts Banjo et la boite transfert mais il me faut maintenant passer au moulage pour les roues.
J'ai un jeu de masters qui me permet de faire pour l'AV et l'AR des moyeux Banjo ou Split.

Conversion Tracteur Chevrolet 1/35 Master10

Conversion Tracteur Chevrolet 1/35 Master12

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par tuche Ven 5 Fév - 12:30

Bonjour jcl,j avais loupe ce post,c est un véritable travail d orfèvre que ce chantier que je suivrai.De plus dans mes jeunes années,j ai conduit de ces engins(souvenirs). Vivement la suite,et sur ce,a plus.
tuche
tuche
lieutenant
lieutenant

Messages : 3850
Date d'inscription : 14/11/2010
Age : 64
Localisation : hyeres(var)

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Ven 5 Fév - 22:13

Très sympa ce détaillage!
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Lun 23 Aoû - 17:01

Je relance ce post pour une petite mise au point:

Je n'ai pas abandonné ce projet mais peu de temps après son démarrage ICM et Miniart ont annoncé chacun un projet de Chevrolet.
J'ai donc attendu de voir ce qui allait en sortir avant de continuer le mien.

Le G7107 ICM vient de sortir et j'en ai récupéré un exemplaire.

 Conversion Tracteur Chevrolet 1/35 Boxart10

Disons que je vais rester sur ma base, toutefois en m'inspirant de quelques éléments mieux représentés que sur le GMC Italeri.
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Ven 10 Déc - 17:26

Reprise du montage toujours sur la base du GMC Italeri.

Comme dit plus haut ma base est bonne car faite à partir de relevés sur un échelle 1.
La version MINIART du Chevrolet étant disponible je m'inspirerai plutôt de celle-ci pour la suite.

(Parallèlement à cette conversion j'ai commencé une variante sur la base MINIART.)

Donc la suite: le châssis est complété avec la mise en place des ponts et des différents éléments de suspension.
Le réservoir est celui du MINIART.

Conversion Tracteur Chevrolet 1/35 Chassi26

Conversion Tracteur Chevrolet 1/35 Chassi27

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Dim 12 Déc - 9:34

C'est toujours aussi impressionnant, un vrai plaisir à suivre, même si je me dis que je deviens fainénant : il y a des années que je n'ai pas entrepris un truc équivalent...

Sinon tu confirmes que le Miniart est nettement meilleur que l'ICM?
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Mer 29 Déc - 16:55

Qui dit tracteur dit remorque....
Comme il me manque certains éléments pour avancer sur le tracteur j'ai commencé cette dernière.

Le Chevrolet est associé à la " 6 Ton Combination Semitrailer Stake and Platform"
Il n'y a pas eu 1 seul modèle, plusieurs constructeurs fournirent ce type de remorque avec quelques variations.
Particularité de cette semi, le freinage est électrique: il n'y aura donc ni bouteille d'air ni de "poumons" de frein.
Une batterie prend le relais du tracteur lorsque la semi est dételée.

Conversion Tracteur Chevrolet 1/35 Tm_rem10

Les longerons du châssis:
Le TM fournit un bon plan qui est mis à l'échelle.
Collé sur 2 bandes de 0.5 collées ensemble aux extrémités.
Conversion Tracteur Chevrolet 1/35 Rem_lo10

Conversion Tracteur Chevrolet 1/35 Rem_lo12

Conversion Tracteur Chevrolet 1/35 Rem_lo11

L'ensemble du châssis et du plateau de la remorque
Les différents profilés en "U" sont réalisés avec une âme de 0.5 et des ailes 0.25.

Conversion Tracteur Chevrolet 1/35 Rem_de10

Les différents ridelles:
Pour simplifier la réalisations les 2 latérales et celle de l'AR sont faites en 1 seul élément qui sera découpé ensuite.
Conversion Tracteur Chevrolet 1/35 Ens_ri10

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Mar 15 Mar - 16:45

Reprise du travail sur le tracteur.
Je me suis servi du Chevrolet Miniart pour faire des copies résine de certaines pièces.

Pour l'ensemble moteur/boite je ne pensais faire qu'un truc basique mais je me suis pris au jeu et je l'ai un peu habillé

Conversion Tracteur Chevrolet 1/35 Moteur12 Conversion Tracteur Chevrolet 1/35 Moteur13


Conversion Tracteur Chevrolet 1/35 Moteur10 Conversion Tracteur Chevrolet 1/35 Moteur11


Comme j'avais maintenant un moteur j'ai séparé les ailes.

Conversion Tracteur Chevrolet 1/35 Chassi29


Sur la cabine j'ai adapté des empruntes des volets moteur.
Conversion Tracteur Chevrolet 1/35 Chassi28

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Mar 15 Mar - 20:50

Intéressant toujours!
Le kit Miniart a l'air de très bonne qualité d'après ce que j'ai pu lire.
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par tuche Mer 16 Mar - 14:13

Salut jcl,un travail impressionnant,vraiment j admire.Vivement la suite,et sur ce,a plus.
tuche
tuche
lieutenant
lieutenant

Messages : 3850
Date d'inscription : 14/11/2010
Age : 64
Localisation : hyeres(var)

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Mar 12 Avr - 21:37

Merci pour vos avis.
Le kit MiniArt est plus juste que celui d'ICM et très (trop ?) détaillé avec pléthore de pièces dont certaines très fines.

La suite du montage.
Je n'ai pas beaucoup travaillé sur les maquettes ces dernières semaines mais j'ai tout de même réussi à avancé ce projet.

Le châssis est complété et a trouvé ses roues.
J'ai un peu galéré pour greffer les roues et tambours de frein (copies MiniArt modifiées) sur mes ponts.

Le coffre à batterie et le support de roue de secours sont les pièces Italeri modifiées.
L' "aile" droite du support de roues de secours est fixe seule la gauche est articulée.
Le coffre spécifique au tracteur est ajouté.
Conversion Tracteur Chevrolet 1/35 Chassi30

La cabine est assemblée mais les portes ne sont pas fixées.

Conversion Tracteur Chevrolet 1/35 Prov410

Conversion Tracteur Chevrolet 1/35 Prov610
Conversion Tracteur Chevrolet 1/35 Prov710
Un aperçu de ce que sera l'attelage tracteur/remorque
Conversion Tracteur Chevrolet 1/35 Ens_pr14

@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Mer 13 Avr - 16:44

Ah oui, superbe résultat!
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Sam 23 Avr - 13:45

L'assemblage du tracteur est terminé. Première peinture.
Comme j'ai conservé le marquage "Chevrolet" sur les volets de capot j'ai opté pour une calandre premier modèle.
Elle est faite en fil laiton de 0.3.

Conversion Tracteur Chevrolet 1/35 Tract_10

Conversion Tracteur Chevrolet 1/35 Tract_12
Conversion Tracteur Chevrolet 1/35 Tract_14
Conversion Tracteur Chevrolet 1/35 Tract_11
Conversion Tracteur Chevrolet 1/35 Tract_13
@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Frédéric Dété Sam 23 Avr - 16:19

Du grand Art !!!! bravo
Frédéric Dété
Frédéric Dété
major
major

Messages : 2104
Date d'inscription : 19/07/2010
Age : 63
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Dim 24 Avr - 14:27

Superbe la grille avant, bravo!
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Lun 2 Mai - 21:17

Merci pour vos commentaires.
J'ai pu bien avancer sur la remorque.

Montage de l'essieu, de la suspension, du support de la roue de secours( c'est en fait un treuil) et de la vis du système des roues de parc.
J'ai passé une première couche sur cet ensemble car après montage des autres éléments certains coins seront difficile d'accès.
Conversion Tracteur Chevrolet 1/35 Rem_de13

Avec le système complet des roues de parc et la roue de secours positionnée.
( désolé pour la couleur  Conversion Tracteur Chevrolet 1/35 263a , j'étais en panne de noir pour teinter la résine. Je n'aime pas la résine blanche on voit mal les défauts)
Conversion Tracteur Chevrolet 1/35 Rem_de12

Montage des ridelles.
Ajout sur l'avant de la remorque du switch de black-out, de la prise d'alimentation et du switch de sécurité de frein.
Conversion Tracteur Chevrolet 1/35 Rem_g10
Conversion Tracteur Chevrolet 1/35 Rem_d10
Montage définitif des roues de parc avec la manivelle.
Les jumelages sont en provisoire.
Il n'y a aucun système de freinage apparent. le système d'électro-aimant est interne au tambour.
Ajout du coffre de la batterie de sécurité.
Conversion Tracteur Chevrolet 1/35 Rem_de11
Un aperçu de l'attelage
Conversion Tracteur Chevrolet 1/35 Ens_pr15
@+ jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Frédéric Dété Mar 3 Mai - 11:45

Whaou ça c'est du maquettisme  !!! magnifique
Frédéric Dété
Frédéric Dété
major
major

Messages : 2104
Date d'inscription : 19/07/2010
Age : 63
Localisation : Biguglia

http://butcher-of-corsica.blogspot.fr/

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Lostiznaos Mer 4 Mai - 8:51

Toujours aussi magnifique comme travail!
Lostiznaos
Lostiznaos
major
major

Messages : 1908
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par jcl Jeu 30 Juin - 15:14

Suite et fin du projet.

Mise en peinture finale et empoussiérage.
Pour les marquages, pas de énième  RED BALL, j'ai pris modèle sur une photo d'époque d'un ensemble sur une base aux US, simplement le Registre Number en bleu sur le tracteur et la remorque.

Conversion Tracteur Chevrolet 1/35 Gdsc_115
Conversion Tracteur Chevrolet 1/35 Gdsc_112


Conversion Tracteur Chevrolet 1/35 Gdsc_116
Conversion Tracteur Chevrolet 1/35 Gdsc_113
Conversion Tracteur Chevrolet 1/35 Gdsc_112
Avec un collègue  Conversion Tracteur Chevrolet 1/35 1f600
Conversion Tracteur Chevrolet 1/35 Chev_s10
@+
jcl
jcl
jcl
2° classe
2° classe

Messages : 35
Date d'inscription : 10/01/2021

Revenir en haut Aller en bas

Conversion Tracteur Chevrolet 1/35 Empty Re: Conversion Tracteur Chevrolet 1/35

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
