GPW 1942 Ford Bronco Model : revue de détail et montage

[Frédéric Dété]

Ayant trouvé un nouveau projet je ne résiste pas à faire une revue de détail de la Jeep Bronco bien que de nombreux articles ont été déjà publié sur le net.

WILLYS MB

Italeri en 1976 , Tamiya en 1972 puis en 1997, Dragon en 2011   toutes étaient des Willys.

Miniart propose une Bantam en 2008

 FORD GPW

Bronco Models en 2012 décline le véhicule mythique du débarquement mais cette fois la version Ford.

Le fabricant propose deux versions, une Ford  avec sa remorque et une Ford tractant un canon de 37 mm M3A1.

D'autres versions Anglaises ont été décliné par Bronco


C'est la version avec la remorque que j'ai choisi.




Le Box art représente un équipage de trois hommes de la 82éne division aéroportée en Normandie en 1944. Le passager avant ressemble terriblement à John Wayne dans le film "Le jour le plus long"  !!

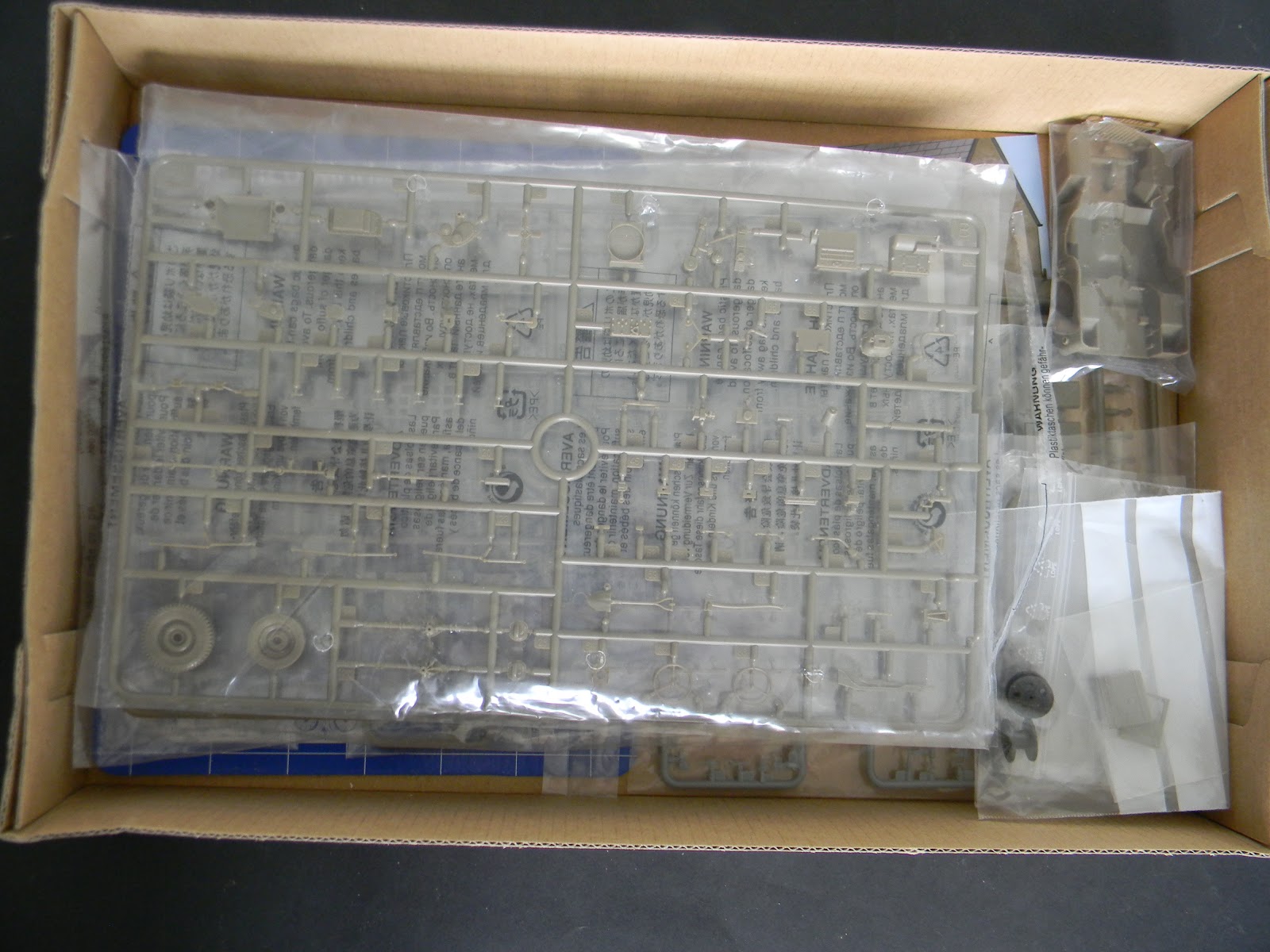

Toutes les grappes et elles sont nombreuses sont  soigneusement mises sous sachet individuel








A l'ouverture de la boite on se rend compte que Bronco n'a pas fait les choses à la légère !!




La notice sous forme de livret de 23 pages est claire et très précise, les trois dernières pages avec le guide de peinture et les décalques










Les différentes grappes :

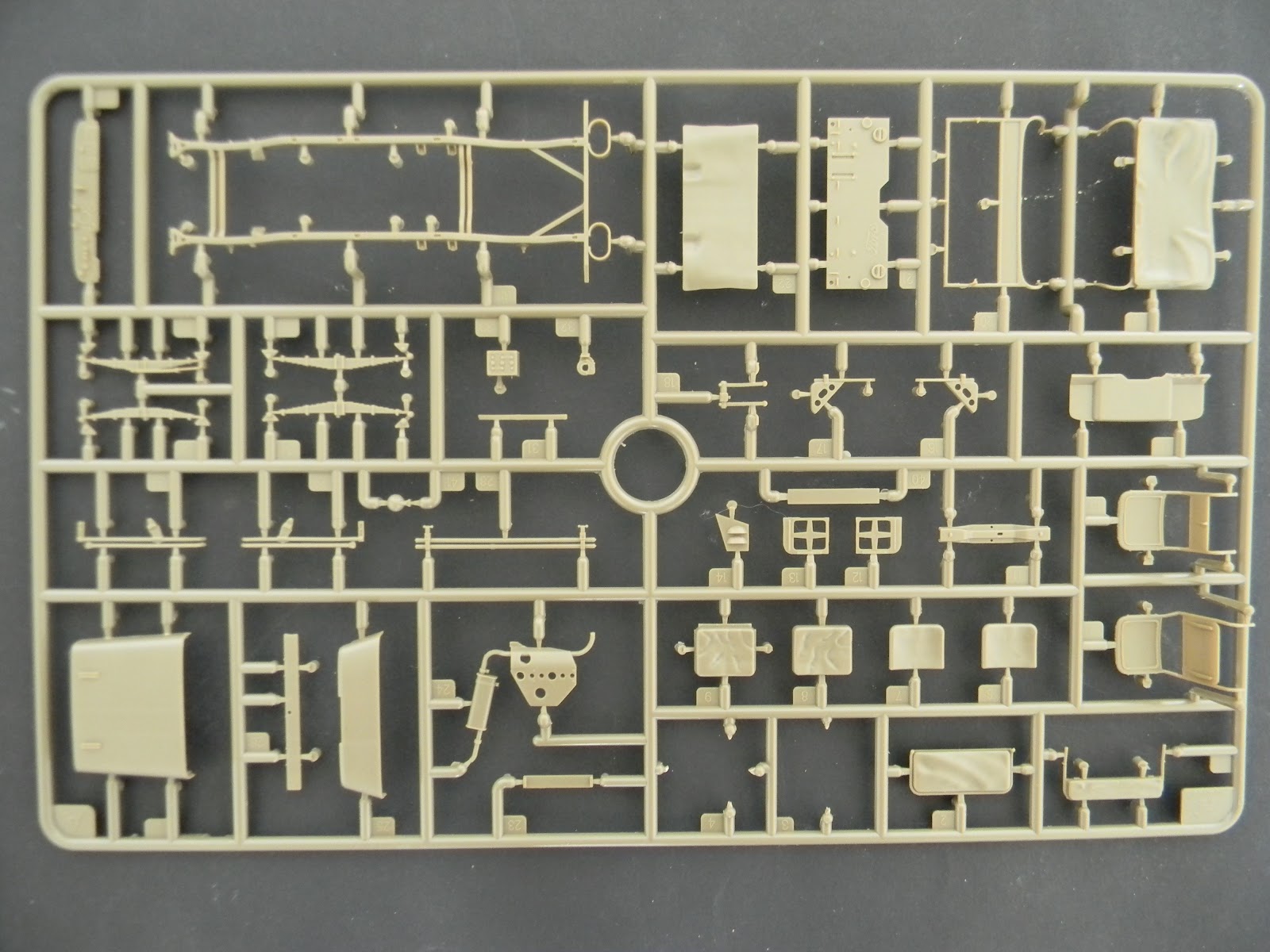

• Grappe A




Comprenant les pièces du châssis on remarquera l'option du pare-brise avec ou sans bâche

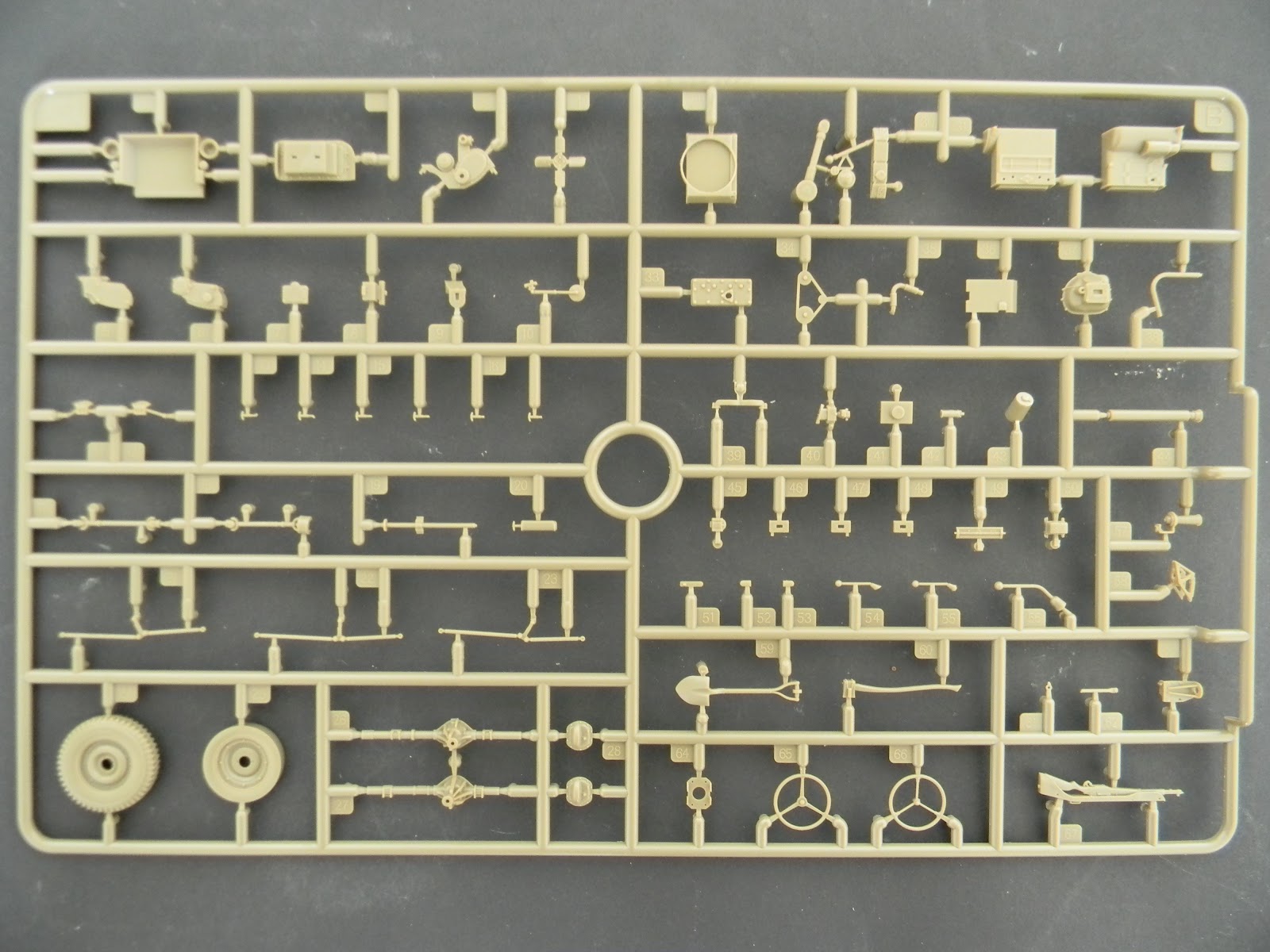

• Grappe B




Le bloc moteur, la barre de direction avec trois options  permettant de tourner les roues à droite à gauche ou non.


Deux versions de volant :





Et les attaches capot

•  Grappe D




Freins, amortisseurs, une option avec un "tow bar" permettant de jumeler deux jeeps

•  Grappe E




La remorque  (Bantam ou Willys)

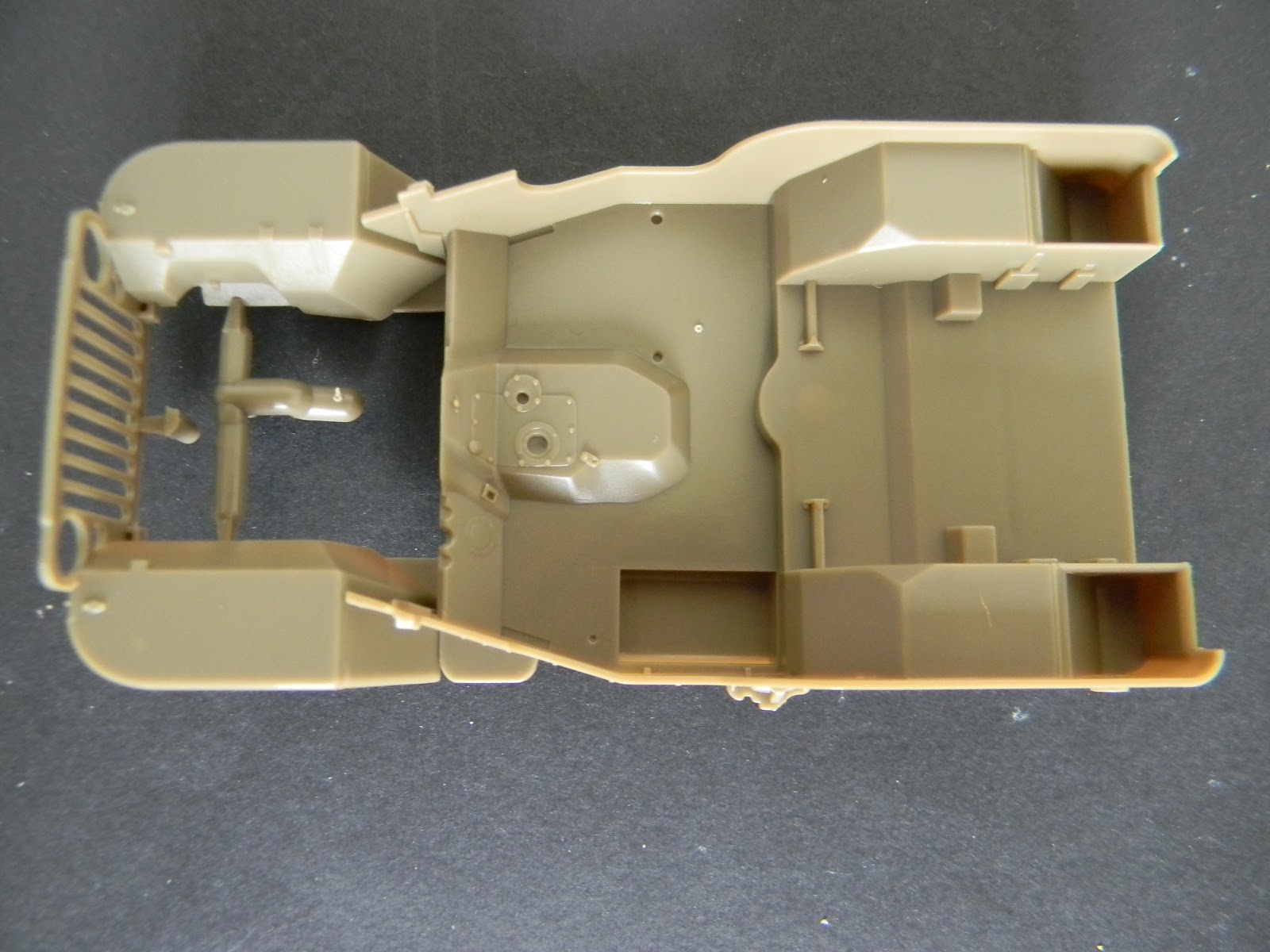

• Grappe G




La carrosserie de la Ford. On remarquera que les coffrets arrières sont représentés.







Sur une plaque de carton sont scotchés, les décalcomanies, une planche de photo-découpe, les parties vitrées, optiques et le support de la mitrailleuse






 Enfin on termine par trois grappes d'accessoires :

• avec des paquetages




•  des jerricans : Bronco nous offre pas moins de 4 jerricans !!




 des caisses de munitions de calibre 30 et 50 mm

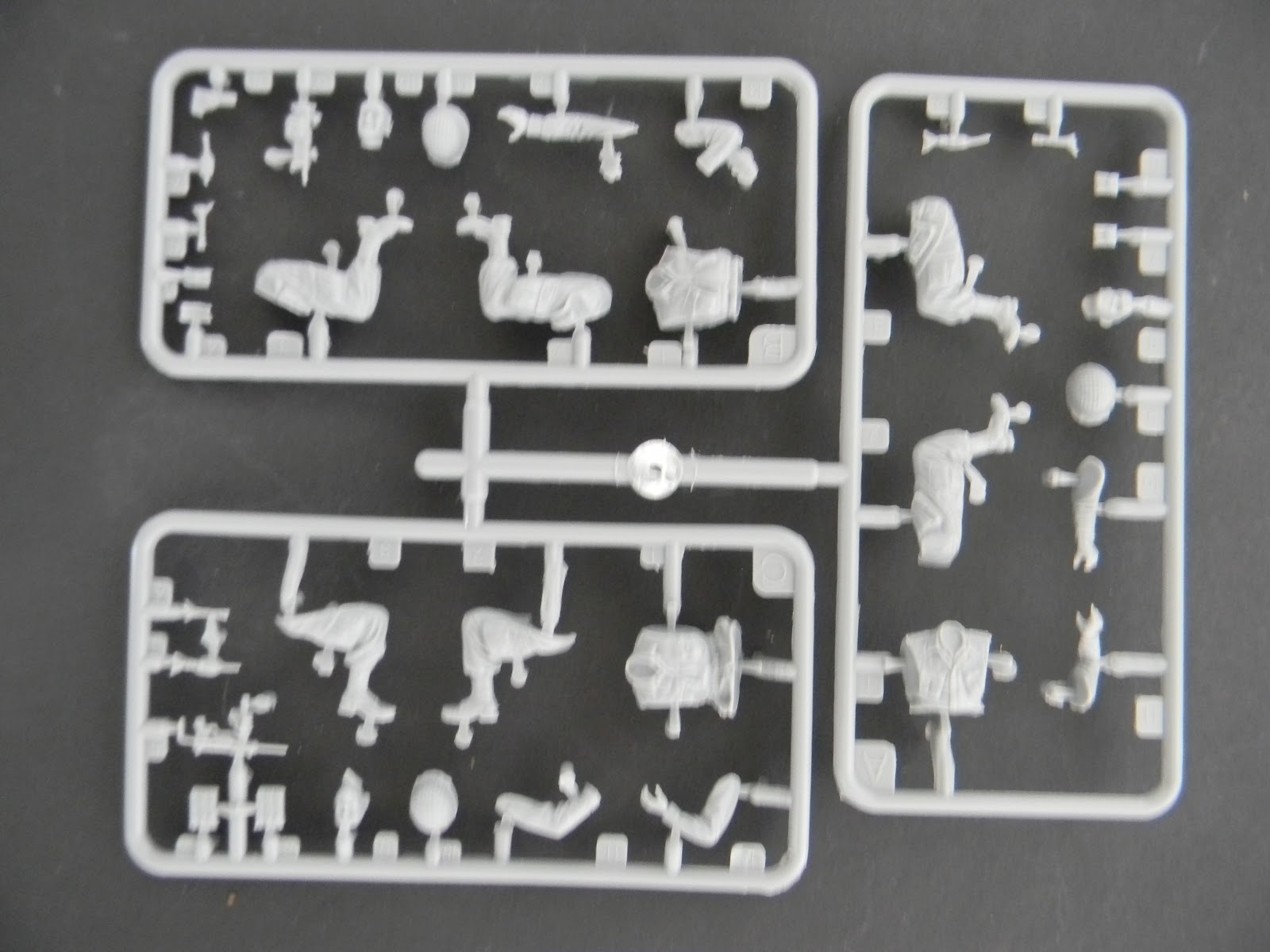

 Enfin la grappe de figurines





Les décalcomanies pour les insignes des uniformes




Et au  fond de la boite un poster du box art !!






En conclusion le kit Bronco surpasse largement tous les autres modèles déjà existants sur le marché.

Très détaillée, la maquette ne nécessite pas l'utilisation de sets supplémentaires .

Je conseille fortement le kit !

[David]

Salut Fred
pour cette review
j ai ce véhicule avec le canon de 37mm tracté ainsi que la boîte de figs de soldats US correspondant.
Et il est vrai que la boîte est complète sans ajout obligatoire de add on

[Frédéric Dété]

Merci David


J'ai commencé le montage par la remorque


Celle ci est impressionnante par la richesse de détails apportée par le fabricant.

Le dégrappage doit être soigneux et précis, j'ai fait plusieurs essais à blanc avant de coller afin de ne pas faire d'erreur. Les crochets moulés sont supprimés sur la remorque et seront remplacés par de la photo-découpe fournit dans le kit.


















La remorque sera attelée à la jeep j'ai donc utilisé l'anneau de remorquage coupé







Sous la remorque les pièces de photo-découpe s'adapte à la perfection








Je place les lames de ressorts sur le châssis et les amortisseurs







Les pneus Firestone :







La remorque est quasiment terminée le frein de parking, les feux de position et  les crochets seront placés plus tard







A suivre

[David]

salut Fred
cela commence de fort belle manière et il est vrai que Bronco l a joué tout en finesse sur ce kit
allez la suite....

[Frédéric Dété]

Merci David

Toujours sur la remorque je vais apporter quelques modifications la plus importante sera la bâche que je vais refaire ou tenter de la refaire...

Les Bantam avait une bâche recouvrant la remorque mais en me basant sur les deux photos d'archives que j'ai trouvé, je réalise un gabarit en carte plastique























Toujours en comparant avec la photo j'adapte la hauteur du gabarit en me servant d'une figurine en cours de peinture







Le plus simple est réalisé ! Il va falloir maintenant que je confectionne la bâche !! Je vais certainement utiliser du Duro .

Une fois faite j'aurai encore deux petites modifications à  apporter sur la remorque : un dérouleur de cable  et deux pieds coulissants à l'arrière

Ensuite le plus gros problème va être les marquages sur la bâche pour le moment je cherche une solution

Je laisse un peu de suspens en ne postant pas tout de suite les photos d'archive !!!!

[Frédéric Dété]

Le bloc moteur s'assemble sans difficultés c'est fin et les pièces sont bien moulées












J'en ai profité pour faire un test avec le duro :

les oeillets sont simulés à l'aide d'une aiguille et d'un cure dent j'ai fait ça en vitesse juste histoire de voir si c'est faisable pour le reste

[Lostiznaos]

Très beau montage bien dans ta manière, j'aime beaucoup l'idée de la bâche sur la remorque!
La jeep a l'air de bien se monter mais je suis quand même toujours étonné par la débauche de pièces chez Bronco...

[Frédéric Dété]

Merci Gilles !!

Le test du Duro me semble prometteur, le prochain essai avec un peu plus de mastic afin d'avoir une bâche plus solide sur l'essai c'était un peu trop fin.

Donc hier ça donnait ça :









De plus j'ai trouvé comment faire les oeillets en récupérant sur une vieille planche Verlinden des petits rondelles que je devrais percer






Essai avec une rondelle :

[tuche]

Salut Frederic,je prend ton montage en cours,tu vas encore nous faire un bon truc.La question que je me pose,c est pourquoi faire une bache si haute qui devait avoir une sacree prise au vent?Vivement la suite,et sur ce,a plus.

[Frédéric Dété]

Salut Frederic,je prend ton montage en cours,tu vas encore nous faire un bon truc.La question que je me pose,c est pourquoi faire une bache si haute qui devait avoir une sacree prise au vent?Vivement la suite,et sur ce,a plus.

Merci Tuche !


Etant donné l'usage de cet attelage c'était vraiment nécessaire et qui fait son originalité. Bientôt je vous dirais tout !!!

[Frédéric Dété]

Le châssis est assemblé, il faut rester concentré pour détacher les pièces  !! Mais le montage se fait sans difficultés l'assemblage entre les pièces est précis ça coïncide parfaitement













Gros plan sur les amortisseurs :










C'est tout pour aujourd'hui, demain je pense commencer la caisse


A suivre

[Frédéric Dété]

Salut

La jeep avance doucement, j'ai commencé la caisse




Mise en place de la cloison pare-feu





Pose du panneau arrière :





Les pédales très bien représentées et différents leviers




Petit montage à blanc avec le capot et le pare-brise qui est très fin le dégrappage est coton !




Une vue arrière avec le support de la roue de secours :

[Lostiznaos]

Beau montage!
La maquette est quand même vraiment très complexe!

[Frédéric Dété]

Beau montage!
La maquette est quand même vraiment très complexe!

Merci Gilles

Oui c'est un kit complexe mais je prends vraiment du plaisir à l'assembler car c'est d'une grande précision. Et la jeep est magnifiquement détaillée.

J'en ai commandé une autre !!!

[Frédéric Dété]

J'ai pas eu beaucoup de temps à consacrer à la jeep mais j'ai installé les deux équerres  en photo découpe encore une fois ça rentre pile poil !!

[Lostiznaos]

Beau petit plus quand on connaît l'original!

[Frédéric Dété]

Merci Gilles


J'ai repris le détaillage de la remorque en rajoutant les crochets en photo-découpe et j'ai rajouté des pieds stabilisateurs à l'arrière en m'inspirant de la photo d'archive trouvée. Je dois encore

mettre en place les fixations des pieds mais mon temps est limité l'aprés midi !

[Frédéric Dété]

Deuxième petite modification de la remorque avec le rajout d'un petit dérouleur de câble provenant de la gamme Resicast

Je l'ai juste posé avec de la patafix pour vous donner une petite idée je dois encore rajouter des raidisseurs

[Frédéric Dété]

Hier je me suis lancé dans la réalisation de la bâche, j'ai changé d'avis concernant le Duro et j'ai préféré utiliser du milliput standard.

A l'aide de mon gabarit j'ai posé les trois parties de la bâche et j'ai placé les oeillets en metal

Le gabarit n'est pas collé dans la remorque ce qui me permettra plus tard de travailler aisement sur la décoration













Les photos sont prises juste aprés la pose du milliput, je vais laisser sécher et durcir le mastic afin de pouvoir corriger par poncage les petits défauts et imperfections.

Je suis trop mécontent du résultat sachant que je vais pouvoir facilement travailler sur la bâche sans la remorque.

A suivre

[Frédéric Dété]

En attendant j'ai rajouter les raidisseurs sur le dérouleur et j'ai apprêté la remorque



















A suivre...

[Frédéric Dété]

Quelques nouvelles de ma remorque, je l'ai peinte en olive Drab de chez Ak interactive.









Je la laisse de coté pour le moment pour reprendre le montage de la jeep c'est vraiment technique comme montage mais elle est vraiment géniale cette maquette !

Je pense avoir fait une petite erreur en peignant  le châssis avant de poser la caisse mais rien de très grave.


Une couche d'apprêt Mig One Shot







Toujours à l'aéro la teinte AK interactive :










J'ai préféré poser la caisse non peinte sur le châssis, il faudra que je protége le moteur et je reprendrais l'échappement au pinceau car j'ai passé une base humbrol

















A suivre

[David]

salut Fred
cela prend forme de fort belle manière
allez la suite....

[tuche]

Salut Frederic,je suis du meme avis que David.Vivement la suite,et sur ce,a plus.

[salix]

Salut Fred, je prend le sujet en cours mais j'adore. J'en ai monté deux de chez Bronco et je ne peux que confirmer le fait que ce soit une très belle maquette. C'est de surcroît la plus juste actuellement sur le marché. Il n'y a que la PE qui m'a donné du fil à retordre et les très petites pièces.
Bon courage pour la suite c'est bien parti!

[Frédéric Dété]

salut Fred
cela prend forme de fort belle manière
allez la suite....

Merci David je profite d'une semaine de repos pour me faire une orgie de montage !!!

Salut Frederic,je suis du meme avis que David.Vivement la suite,et sur ce,a plus.

Merci Tuche

Salut Fred, je prend le sujet en cours mais j'adore. J'en ai monté deux de chez Bronco et je ne peux que confirmer le fait que ce soit une très belle maquette. C'est de surcroît la plus juste actuellement sur le marché. Il n'y a que la PE qui m'a donné du fil à retordre et les très petites pièces.
Bon courage pour la suite c'est bien parti!

Salut Olivier oui je me souviens bien de tes deux montages des versions anglaises il me semble non ?

Oui je confirme c'est la meilleure sur le marché pour moi, complexe mais vraiment parfaite
